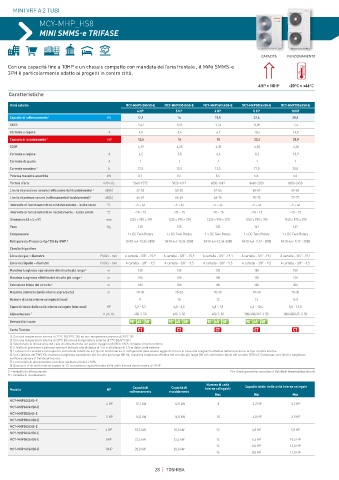

MINI VRF A 2 TUBI

MCY-MHP_HS8
MINI SMMS-e TRIFASE

CAPACITÀ FUNZIONAMENTO
Con una capacità fino a 10HP e un chassis compatto con mandata dell’aria frontale , il MiNi SMMS-e
3PH è particolarmente adatto ai progetti in centro città. ˃ ˃

4HP > 10HP -20°C > +46°C
Caratteristiche
Unità esterna MCY-MHP0404HS8-E MCY-MHP0504HS8-E MCY-MHP0604HS8-E MCY-MHP0806HS8-E MCY-MHP1006HS8-E
4 HP 5 HP 6 HP 8 HP 10 HP
Capacità di raffrescamento 1 kW 12,1 14 15,5 22,4 28,0
SEER 9,47 9,29 9,74 8,09 7,4
Corrente a regime A 4,5 5,4 6,7 10,6 14,5
Capacità di riscaldamento 2 kW 12,5 16 18 22,4 28,0
SCOP 4,19 4,25 4,38 4,50 4,38
Corrente a regime A 4,2 5,8 6,6 8,2 10,9
Corrente di spunto A 1 1 1 1 1
Corrente massima 3 A 12,5 12,5 12,5 17,0 20,0
Potenza massima assorbita kW 8,1 8,4 8,5 n.d. n.d.
Portata d’aria m3/h-l/s 5660-1572 5820-1617 6050-1681 8460-2350 8820-2450
Livello di pressione sonora (raffescamento/riscaldamento) 4 dB(A) 49-52 50-53 51-54 58-59 59-60
Livello di potenza sonora (raffescamento/riscaldamento) 4 dB(A) 66-67 68-69 68-70 75-75 77-77
Intervallo di funzionamento in condizionamento – bulbo secco °C –5 ÷ 46 –5 ÷ 46 –5 ÷ 46 –5 ÷ 46 –5 ÷ 46
Intervallo di funzionamento in riscaldamento – bulbo umido °C –20 ÷ 15 –20 ÷ 15 –20 ÷ 15 –20 ÷ 15 –20 ÷ 15
Dimensioni (A × L × P) mm 1235 × 990 × 390 1235 × 990 × 390 1235 × 990 × 390 1740 x 990 x 390 1740 x 990 x 390
Peso Kg 125 125 125 147 147
Compressore 1 x DC Twin Rotary 1 x DC Twin Rotary 1 x DC Twin Rotary 1 x DC Twin Rotary 1 x DC Twin Rotary
Refrigerante-Precarica Kg-TCO2Eq-GWP 5 R410-6,4-13,36-2088 R410-6,4-13,36-2088 R410-6,4-13,36-2088 R410-4,4- 9,19 - 2088 R410-4,4- 9,19 - 2088
Circuito frigorifero
Linea del gas – diametro Pollici - mm A cartella - 5/8'' - 15,9 A cartella - 5/8'' - 15,9 A cartella - 3/4'' -19,1 A cartella - 3/4'' -19,1 A cartella - 3/4'' -19,1
Linea del liquido – diametro Pollici - mm A cartella - 3/8'' - 9,5 A cartella - 3/8'' - 9,5 A cartella - 3/8'' - 9,5 A cartella - 3/8'' - 9,5 A cartella - 3/8'' - 9,5
Massima lunghezza equivalente del circuito più lungo 6 m 125 125 125 150 150
Massima lunghezza effettiva del circuito più lungo 6 m 100 100 100 120 120
Estensione totale del circuito 6 m 180 180 180 300 300
Massimo dislivello (unità interne sopra/sotto) m 20-30 20-30 20-30 20-30 20-30
Numero di unità interne collegabili (max) 8 10 13 12 16 8
Capacità totale delle unità interne collegate (min-max) HP 3,2 - 5,2 4,0 - 6,5 4,8 - 7,8 6,4 - 10,4 8,0 - 13,0
Alimentazione 7 V-ph-Hz 400-3-50 400-3-50 400-3-50 380/400/415-3-50 380/400/415-3-50
Detraibilità fiscale
Conto Termico
1) Con una temperatura interna di 27°C BS/19°C BU ed una temperatura esterna di 35°C BS
2) Con una temperatura interna di 20°C BS ed una temperatura esterna di 7°C BS/6°C BU
3) Selezionare la dimensione del cavo di alimentazione sul valore maggiore di MCA. MCA: Ampere circuito minimo
4) Il livello di pressione e potenza sonora è indicato alla distanza di 1 m e all’altezza di 1,5 m dalle unità esterne
5) La dose non considera la lunghezza extra della tubazione e il tipo di unità interna. Il refrigerante deve essere aggiunto in loco in base alla lunghezza effettiva delle tubazioni e al tipo di unità interna.
6) Con l’utilizzo del PMV Kit: massima lunghezza equivalente del circuito più lungo (80 m); massima lunghezza effettiva del circuito più lungo (65 m); estensione totale del circuito (150 m). Comunque, per limiti e lunghezze
verificare sempre il Databook tecnico.
7) La tensione di alimentazione non deve oscillare più del ± 10%.
8) Quando il n° di unità interne supera le 12, la massima capacità totale delle unità interne dovrà essere di 11HP
C = modalità di raffrescamento Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
H = modalità di riscaldamento
Numero di unità Capacità totale delle unità interne collegate
Modello HP Capacità di Capacità di interne collegabili
raffrescamento riscaldamento
Max Min Max
MCY-MHP0404HS-E 4 HP 12,1 kW 12,5 kW 8 3,2 HP 5,2 HP
MCY-MHP0404HS8-E
MCY-MHP0504HS-E
5 HP 14,0 kW 16,0 kW 10 4,0 HP 6,5 HP
MCY-MHP0504HS8-E
MCY-MHP0604HS-E
MCY-MHP0604HS8-E 6 HP 15,5 kW 18,0 kW 13 4,8 HP 7,8 HP
MCY-MHP0806HS8-E 8HP 22,4 kW 22,4 kW 12 6,4 HP 10,4 HP
12 8,0 HP 13,0 HP
MCY-MHP1006HS8-E 10HP 28,0 kW 28,0 kW
16 8,0 HP 11,0 HP
