MINI SMMS-e TRIFASE

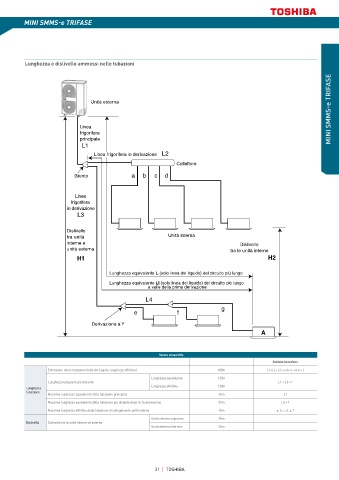

Lunghezza e dislivello ammessi nelle tubazioni

MINI SMMS-e TRIFASE

Unità esterna

Linea
frigorifera
principale
L1

Linea fr igorifera in derivazione L2
Collettore
Giunto a b c d

Linea
frigorifera
in derivazione
L3

Dislivello
tra unità Unità interna
interne e Dislivello
unità esterna tra le unità interne
H1 H2

Lunghezza equivalente L (solo linea del liquido) del circuito più lungo
Lunghezza equivalente LI (solo linea del liquido) del circuito più lungo
a valle della prima derivazione
L4
g
e f

Derivazione a Y
A

Valore consentito
Sezione tubazione
Estensione totale tubazione (tubo del liquido, lunghezza effettiva) 180m L1 + L2 + L3 + a + b + c + d +e + f
Lunghezza equivalente 125m
Lunghezza tubazione più distante L1 + L3 + f
Lunghezza Lunghezza effettiva 120m
tubazione Massima lunghezza equivalente della tubazione principale 65m L1

Massima lunghezza equivalente della tubazione più distante dopo la 1a derivazione 35m L3 + f
Massima lunghezza effettiva della tubazione di collegamento unità interne 15m a, b, c, d, e, f
Unità esterna superiore 30m
Dislivello Dislivello tra le unità interne ed esterne
Unità esterna inferiore 20m
