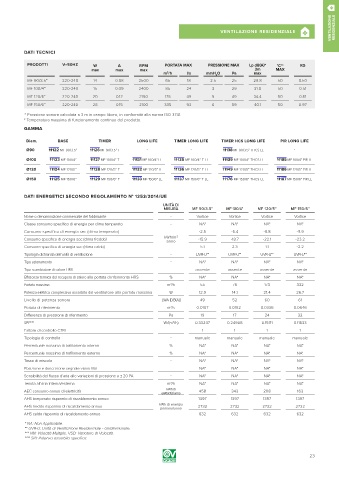

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTI V ~ 50HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A)* °C** KG
max max max 3m MAX
m /h l/s mmH O Pa max
3
2
MF 90/3.5” 220-240 14 0.08 2500 65 18 2.5 25 28.8 50 0.50
MF 100/4” 220-240 15 0.09 2400 85 24 3 29 31.0 50 0.51
MF 120/5” 220-240 20 0.12 2150 175 49 5 49 34.4 50 0.61
MF 150/6” 220-240 28 0.15 2100 335 93 6 59 40.1 50 0.97

* Pressione sonora calcolata a 3 m in campo libero, in conformità alla norma ISO 3741.
* Temperatura massima di funzionamento continuo del prodotto.
GAMMA
Diam. BASE TIMER LONG LIFE TIMER LONG LIFE TIMER HCS LONG LIFE PIR LONG LIFE
Ø90 11122 MF 90/3.5” 11126 MF 90/3.5” T - - 11138 MF 90/3.5” THCS LL -
Ø100 11123 MF 100/4” 11127 MF 100/4” T 11131 MF 100/4” LL 11135 MF 100/4” T LL 11139 MF 100/4” THCS LL 11185 MF 100/4” PIR LL

Ø120 11124 MF 120/5” 11128 MF 120/5” T 11132 MF 120/5” LL 11136 MF 120/5” T LL 11149 MF 120/5” THCS LL 11186 MF 120/5” PIR LL
Ø150 11125 MF 150/6” 11129 MF 150/6” T 11133 MF 150/6” LL 11137 MF 150/6” T LL 11176 MF 150/6” THCS LL 11187 MF 150/6” PIR LL

DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE
UNITÀ DI
MISURA MF 90/3.5” MF 100/4” MF 120/5” MF 150/6”
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice Vortice
Classe consumo specifico di energia per clima temperato - NA* NA* NA* NA*
Consumo specifico di energia sec (clima temperato) -2.5 -5.4 -8.8 -9.9
Consumo specifico di energia sec (clima freddo) kWh/m 2 -15.9 -18.7 -22.1 -23.2
anno
Consumo specifico di energia sec (clima caldo) 5.1 2.3 1.1 -2.2
Tipologia dichiarata dell’unità di ventilazione - UVR-U** UVR-U** UVR-U** UVR-U**
Tipo azionamento - NA* NA* NA* NA*
Tipo scambiatore di calore HRS - assente assente assente assente
Efficienza termica del recupero di calore alla portata di riferimento HRS % NA* NA* NA* NA*
Portata massima m /h 55 78 173 332
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 12.9 14.1 21.4 26.7
Livello di potenza sonora LWA [DB(A)] 49 52 60 61
Portata di riferimento m /s 0.0107 0.0152 0.0336 0.0646
3
Differenza di pressione di riferimento Pa 19 17 24 32
3
SPI**** W/(m /h) 0.33247 0.24908 0.15111 0.11833
Fattore di controllo CTRL - 1 1 1 1
Tipologia di controllo - manuale manuale manuale manuale
Percentuale massima di trafilamento interno % NA* NA* NA* NA*
Percentuale massima di trafilamento esterno % NA* NA* NA* NA*
Tasso di miscela - NA* NA* NA* NA*
Posizione e descrizione segnale visivo filtri - NA* NA* NA* NA*
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA* NA* NA* NA*
3
Tenuta all’aria interna/esterna m /h NA* NA* NA* NA*
kWh di
AEC consumo annuo di elettricità 458 343 208 163
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 1397 1397 1397 1397
AHS freddo risparmio di riscaldamento annuo kWh di energia 2732 2732 2732 2732
primaria/anno
AHS caldo risparmio di riscaldamento annuo 632 632 632 632
* NA: Non Applicabile.
** UVR-U: Unità di Ventilazione Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.
