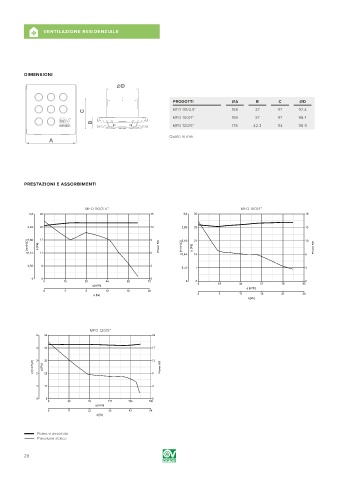

Page 28 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

DIMENSIONI
D

PRODOTTI ØA B C ØD
C MFO 90/3.5” 158 37 97 92.4
MFO 100/4” 158 37 97 98.4
B
MFO 120/5” 178 42.3 114 118.9
Quote in mm
A

PRESTAZIONI E ASSORBIMENTI

MFO 90/3.5” MFO 100/4”
2,8 28 15 3,6 35 16

2,24 22 12 2,88 28 13

1,68 17 9 2,16 21 10
p [mmH O] 1,12 p [Pa] 11 6 Power[W] Power[W] p [mmH O] 1,44 p [Pa] 14 6 Power[W] Power[W]

0,56 6 3
0,72 7 3
0 0 0
0 15 29 44 58 73 0 0 0
q [m³/h] 0 19 38 57 76 95
q [m³/h]
0 4 8 12 16 20
q [l/s] 0 5 11 16 21 26
q [l/s]

MFO 120/5”
6 54 22

4 43 17

p [mmH O] 3 2 p [Pa] 32 13 Power [W] Power [W]

9
22
1 11 4

0 0 0
0 39 78 117 156 195
q [m³/h]
0 11 22 33 43 54
q [l/s]

Potenza assorbita
Pressione statica

28
