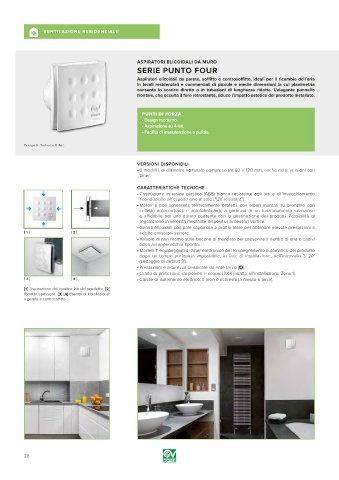

Page 26 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

ASPIRATORI ELICOIDALI DA MURO
SERIE PUNTO FOUR

Aspiratori elicoidali da parete, soffitto e controsoffitto, ideali per il ricambio dell’aria
in locali residenziali e commerciali di piccole e medie dimensioni la cui planimetria
consenta lo scarico diretto o in tubazioni di lunghezza ridotta. L’elegante pannello
frontale, che occulta il foro retrostante, riduce l’impatto estetico del prodotto installato.

PUNTI DI FORZA
• Design moderno.
• Aspirazione su 4 lati.
• Facilità di manutenzione e pulizia.

Design: F. Trabucco & Ass.

VERSIONI DISPONIBILI
• 6 modelli, di diametro nominale compreso tra 90 e 120 mm, anche nelle versioni con
timer.
CARATTERISTICHE TECNICHE
• Costruzione in resina plastica (ABS) bianca resistente agli urti e all’invecchiamento
riconducibile all’esposizione al sole (“UV resistant”).
• Motori a poli schermati, termicamente protetti, con alberi montati su bronzine con
colletto autocentranti e autolubrificanti, a garanzia di un funzionamento silenzioso
e affidabile per una durata coerente con la destinazione dei prodotti. Possibilità di
regolazione in velocità mediante dispositivi accessori Vortice.
• Giranti elicoidali con pale sagomate a profilo alare per abbinare elevate prestazioni a
[ 1 ] [ 2 ] ridotte emissioni sonore.
• Valvole di non ritorno sulle bocche di mandata per prevenire il rientro di aria e cattivi
odori ad apparecchio spento.
• Modelli T equipaggiati di timer elettronico per lo spegnimento automatico del prodotto
dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo 3’-20’
(settaggio di default 3’).
• Prestazioni e sicurezza certificate da ente terzo (¥).
• Grado di protezione da polveri e acqua: IPX4 (adatto all'installazione Zona 1).
[ 3 ] [ 4 ] • Classe di isolamento elettrico: II (non è richiesta la messa a terra).
[1] Aspirazione dai quattro lati del prodotto. [2]
Ridotto spessore. [3] [4] Esempi di installazione:
a parete e controsoffitto.

26
