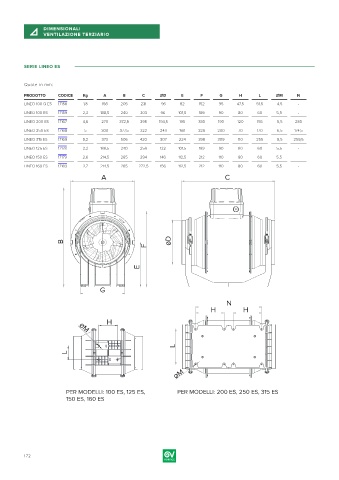

Page 172 - VORTICE - LISTINO GENNAIO 2024

K M DIMENSIONALI
FAMIGLIA
VENTILAZIONE TERZIARIO

SERIE LINEO ES

Quote in mm:
PRODOTTO CODICE Kg A B C ØD E F G H L ØM N
LINEO 100 Q ES 17158 1,8 156 205 231 96 82 152 95 47,5 51,5 4,5 -
LINEO 100 ES 17159 2,3 188,5 240 303 96 101,5 189 90 80 60 5,5 -
LINEO 200 ES 17167 4,6 270 372,5 396 194,5 195 330 190 120 155 5,5 280
LINEO 250 ES 17168 5 300 377,5 322 243 190 329 200 70 170 6,5 174,5
LINEO 315 ES 17169 9,2 373 506 420 307 224 398 309 110 255 8,5 259,5
LINEO 125 ES 17178 2,2 188,5 240 258 122 101,5 189 90 80 60 5,5 -
LINEO 150 ES 17179 2,6 214,5 265 294 146 112,5 212 110 80 60 5,5 -
LINEO 160 ES 17183 2,7 214,5 265 272,5 156 112,5 212 110 80 60 5,5 -

A C

B D
F

E

G

N
H H

H
M

L
L

M

PER MODELLI: 100 ES, 125 ES, PER MODELLI: 200 ES, 250 ES, 315 ES
150 ES, 160 ES
