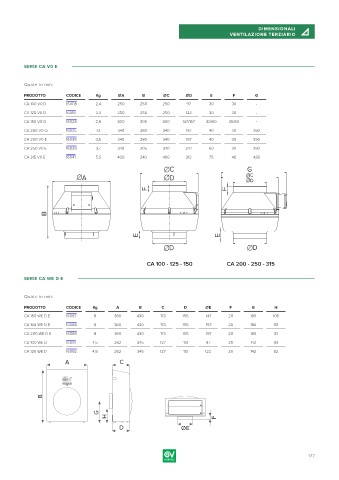

Page 177 - VORTICE - LISTINO GENNAIO 2024

DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE TERZIARIO

SERIE CA V0 E

Quote in mm:
PRODOTTO CODICE Kg ØA B ØC ØD E F G
CA 100 V0 D 16008 2,4 250 250 250 97 30 30 -
CA 125 V0 D 16018 2,3 250 250 250 122 30 30 -
CA 150 V0 D 16028 2,6 300 305 300 147/157 30/60 30/60 -
CA 200 V0 Q 16035 3,1 340 280 340 197 40 30 390
CA 200 V0 E 16038 3,5 340 280 340 197 40 30 390
CA 250 V0 E 16039 3,7 340 305 340 247 60 30 390
CA 315 V0 E 16041 5,5 400 340 400 312 75 40 438
C G
A D C

F F

B

E E
D D

CA 100 - 125 - 150 CA 200 - 250 - 315

SERIE CA WE D E

Quote in mm:

PRODOTTO CODICE Kg A B C D ØE F G H
CA 150 WE D E 16087 8 360 430 173 155 147 20 180 106
CA 160 WE D E 16088 8 360 430 173 155 157 20 180 101
A C
CA 200 WE D E 16089 8 360 430 173 155 197 20 180 81
CA 100 WE D 16091 4,5 262 345 127 113 97 20 142 93
CA 125 WE D 16092 4,5 262 345 127 113 122 20 142 82

A C
B

G
H
B D

G
H F
D ØE

F
ØE 0 177
