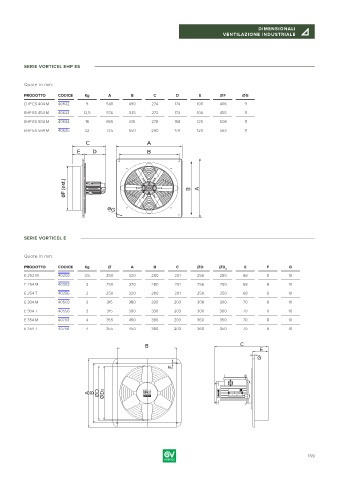

P. 189
DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE INDUSTRIALE
SERIE VORTICEL EHP ES
Quote in mm:
PRODOTTO CODICE Kg A B C D E ØF ØG
EHP ES 404 M 40632 9 540 490 274 174 100 406 9
EHP ES 454 M 40633 12,5 576 535 273 173 100 455 11
EHP ES 504 M 40634 18 655 615 278 158 120 508 11
EHP ES 564 M 40635 22 725 650 290 170 120 563 11
C A
E D B
F (est.) B A
G
SERIE VORTICEL E
Quote in mm:
PRODOTTO CODICE Kg Ø A B C ØD ØD 3 E F G
E 252 M 40203 3,5 250 320 280 201 256 250 68 8 10
E 254 M 40303 3 250 320 280 201 256 250 68 8 10
E 254 T 40356 3 250 320 280 201 256 250 68 8 10
E 304 M 40503 3 315 380 330 203 308 300 70 8 10
E 304 T 40556 3 315 380 330 203 308 300 70 8 10
E 354 M 40703 4 355 450 380 203 360 350 70 8 10
E 354 T 40756 4 355 450 380 203 360 350 70 8 10
B C
E
G
F
ØD ØD3
A B
