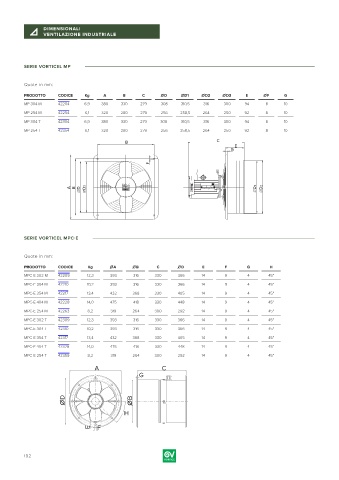

Page 192 - VORTICE - LISTINO GENNAIO 2024

K M DIMENSIONALI
FAMIGLIA
VENTILAZIONE INDUSTRIALE

SERIE VORTICEL MP

Quote in mm:
PRODOTTO CODICE Kg A B C ØD ØD1 ØD2 ØD3 E ØF G
MP 304 M 42204 6,9 380 330 279 308 310,5 316 300 94 8 10
MP 254 M 42254 6,1 320 280 279 256 258,5 264 250 92 8 10
MP 304 T 42304 6,9 380 330 279 308 310,5 316 300 94 8 10
MP 254 T 42354 6,1 320 280 279 256 258,5 264 250 92 8 10

B C
E
G

F

A B D D3 D1 D2

SERIE VORTICEL MPC-E

Quote in mm:
PRODOTTO CODICE Kg ØA ØB C ØD E F G H
MPC-E 302 M 42209 12,3 393 316 330 366 14 9 4 45°
MPC-E 304 M 42210 10,2 393 316 330 366 14 9 4 45°
MPC-E 354 M 42217 13,4 432 368 330 405 14 9 4 45°
MPC-E 404 M 42228 14,0 475 418 330 448 14 9 4 45°
MPC-E 254 M 42263 8,2 319 264 300 292 14 9 4 45°
MPC-E 302 T 42309 12,3 393 316 330 366 14 9 4 45°
MPC-E 304 T 42310 10,2 393 316 330 366 14 9 4 45°
MPC-E 354 T 42317 13,4 432 368 330 405 14 9 4 45°
MPC-E 404 T 42328 14,0 475 418 330 448 14 9 4 45°
MPC-E 254 T 42359 8,2 319 264 300 292 14 9 4 45°

A C
G

ØD ØB

H

E F

0
192
