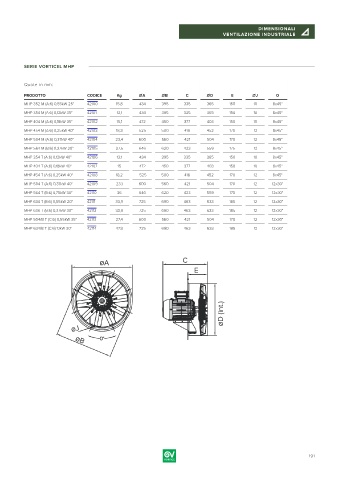

Page 191 - VORTICE - LISTINO GENNAIO 2024

DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE INDUSTRIALE

SERIE VORTICEL MHP

Quote in mm:
PRODOTTO CODICE Kg ØA ØB C ØD E ØJ O
MHP 352 M (A:6) 0,55kW 25° 42100 15,8 434 395 335 365 150 10 8x45°
MHP 354 M (A:6) 0,12kW 35° 42101 13,1 434 395 335 365 150 10 8x45°
MHP 404 M (A:6) 0,18kW 35° 42102 15,1 472 450 377 403 150 10 8x45°
MHP 454 M (A:6) 0,25kW 40° 42103 18,3 525 500 418 452 170 12 8x45°
MHP 504 M (A:6) 0,37kW 40° 42104 23,4 600 560 421 504 170 12 8x45°
MHP 564 M (B:6) 0,37kW 20° 42105 27,5 646 620 423 559 175 12 8x45°
MHP 354 T (A:6) 0,12kW 40° 42106 13,1 434 395 335 365 150 10 8x45°
MHP 404 T (A:6) 0,18kW 40° 42107 15 472 450 377 403 150 10 8x45°
MHP 454 T (A:6) 0,25kW 40° 42108 18,2 525 500 418 452 170 12 8x45°
MHP 504 T (A:6) 0,37kW 40° 42109 23,1 600 560 421 504 170 12 12x30°
MHP 564 T (B:6) 0,75kW 30° 42110 36 646 620 423 559 175 12 12x30°
MHP 634 T (B:6) 0,55kW 20° 42111 33,9 725 690 463 633 185 12 12x30°
MHP 636 T (B:6) 0,37kW 30° 42112 33,8 725 690 463 633 185 12 12x30°
MHP 504/B T (C:6) 0,55kW 35° 42113 27,4 600 560 421 504 170 12 12x30°
MHP 634/B T (C:6) 1,1kW 30° 42114 47,9 725 690 463 633 185 12 12x30°

A C
E

D (int.)

J

B
