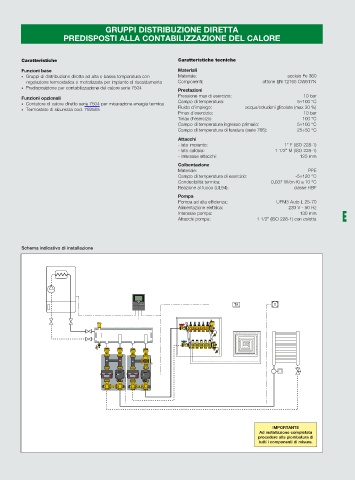

Page 61 - CALEFFI - LISTINO SISTEMI CALORE 2020

12
GRUPPI DISTRIBUZIONE DIRETTA
PREDISPOSTI ALLA CONTABILIZZAZIONE DEL CALORE

Caratteristiche Caratteristiche tecniche
Funzioni base Materiali
• Gruppi di distribuzione diretta ad alta e bassa temperatura con Materiale: acciaio Fe 360
regolazione termostatica o motorizzata per impianto di riscaldamento Componenti: ottone EN 12165 CW617N
• Predisposizione per contabilizzazione del calore serie 7504 Prestazioni
Funzioni opzionali Pressione max di esercizio: 10 bar
• Contatore di calore diretto serie 7504 per misurazione energia termica Campo di temperatura: 5÷100 °C
• Termostato di sicurezza cod. 792585 Fluido d’impiego: acqua/soluzioni glicolate (max 30 %)
Pmax d’esercizio: 10 bar
Tmax d’esercizio: 100 °C
Campo di temperatura ingresso primario: 5÷100 °C
Campo di temperatura di taratura (serie 766): 25÷50 °C
Attacchi
- lato impianto: 1” F (ISO 228-1)
- lato caldaia: 1 1/2” M (ISO 228-1)
- interasse attacchi: 125 mm
Coibentazione
Materiale: PPE
Campo di temperatura di esercizio: -5÷120 °C
Conducibilità termica: 0,037 W/(m·K) a 10 °C
Reazione al fuoco (UL94): classe HBF
Pompa
Pompa ad alta efficienza: UPM3 Auto L 25-70
Alimentazione elettrica: 230 V - 50 Hz
Interasse pompa: 130 mm E
Attacchi pompa: 1 1/2” (ISO 228-1) con calotta

Schema indicativo di installazione

TA

1 1 1 1 1
3 2 3 2 2 3 3 2 3 2
L/MIN 4 4 L/MIN L/MIN 4 4 L/MIN 4 L/MIN
CALEFFI CAMERA HOBBY BAGNO SOGGIORNO WC CALEFFI
CAMERA HOBBY BAGNO WC CALEFFI
CALEFF SOGGIORNO

CONTECA CONTECA
EASYY EAS High EAS EASYY
E ciency High E ciency
RS485 RS485

IMPORTANTE
Ad installazione completata
procedere alla piombatura di
tutti i componenti di misura.
