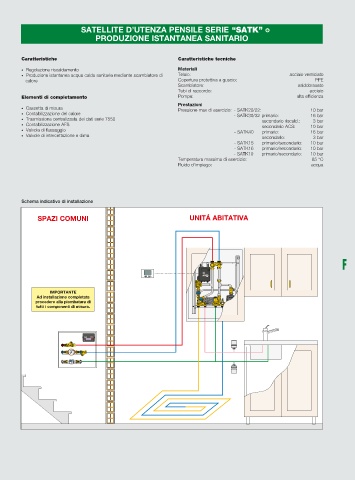

Page 65 - CALEFFI - LISTINO SISTEMI CALORE 2020

12
SATELLITE D’UTENZA PENSILE SERIE “SATK”
PRODUZIONE ISTANTANEA SANITARIO

Caratteristiche Caratteristiche tecniche

• Regolazione riscaldamento Materiali
• Produzione istantanea acqua calda sanitaria mediante scambiatore di Telaio: acciaio verniciato
calore Copertura protettiva a guscio: PPE
Scambiatore: saldobrasato
Tubi di raccordo: acciaio
Elementi di completamento Pompa: alta efficienza
Prestazioni
• Cassetta di misura Pressione max di esercizio: - SATK20/22: 10 bar
• Contabilizzazione del calore - SATK30/32 primario: 16 bar
• Trasmissione centralizzata dei dati serie 7550 secondario riscald.: 3 bar
• Contabilizzazione AFS secondario ACS: 10 bar
• Valvola di flussaggio - SATK40 primario: 16 bar
• Valvole di intercettazione e dima secondario: 3 bar
- SATK15 primario/secondario: 10 bar
- SATK16 primario/secondario: 10 bar
- SATK10 primario/secondario: 10 bar
Temperatura massima di esercizio: 85 °C
Fluido d’impiego: acqua

Schema indicativo di installazione

SPAZI COMUNI UNITÁ ABITATIVA

F

IMPORTANTE
Ad installazione completata
procedere alla piombatura di High E ciency
tutti i componenti di misura.

CONTECA EASY EASY
RS485
