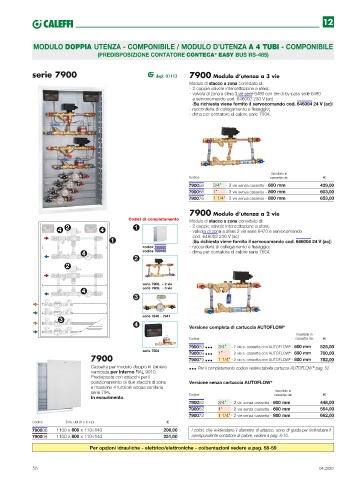

Page 56 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

MODULO DOPPIA UTENZA - COMPONIBILE / MODULO D’UTENZA A 4 TUBI - COMPONIBILE
(PREDISPOSIZIONE CONTATORE CONTECA EASY BUS RS-485)
®

serie 7900 depl. 01113 7900 Modulo d’utenza a 3 vie

Modulo di stacco a zona corredato di:
- 2 coppie valvole intercettazione a sfera;
- valvola di zona a sfera 3 vie serie 6480 con tee di by-pass serie 6490
e servocomando cod. 646002 230 V (ac)
(Su richiesta viene fornito il servocomando cod. 646004 24 V (ac))
- raccorderia di collegamento e fissaggio;
- dima per contatore di calore serie 7504.

Inseribile in
Codice cassetta da:
790056 3/4” - 3 vie senza cassetta - 600 mm 429,00
790066 1” - 3 vie senza cassetta - 800 mm 603,00
790076 1 1/4” - 3 vie senza cassetta - 800 mm 653,00

7900 Modulo d’utenza a 2 vie
Codici di completamento Modulo di stacco a zona corredato di:
4 2 4 1 - 2 coppie valvole intercettazione a sfera;
- valvola di zona a sfera 2 vie serie 6470 e servocomando
cod. 646002 230 V (ac)
1 (Su richiesta viene fornito il servocomando cod. 646004 24 V (ac))
codice 790006 - raccorderia di collegamento e fissaggio;
4 codice 790008 - dima per contatore di calore serie 7554.
2
2

serie 7900. - 2 vie
4 serie 7900. - 3 vie
3

3 serie 7940 - 7941
4 Versione completa di cartuccia AUTOFLOW ®

Inseribile in
Codice cassetta da:
3/4” - 2 vie s. cassetta con AUTOFLOW - 600 mm 525,00
®
790059 l l l
serie 7504 1” - 2 vie s. cassetta con AUTOFLOW - 600 mm 700,00
®
7900 790069 l l l 1 1/4” - 2 vie s. cassetta con AUTOFLOW - 800 mm 782,00
®
790079 l l l
Cassetta per modulo doppio in lamiera l l l Per il completamento codice vedere tabella cartucce AUTOFLOW pag. 52
®
verniciata per interno RAL 9010.
Predisposta con attacchi per il
posizionamento di due stacchi di zona Versione senza cartuccia AUTOFLOW ®
e massimo 4 funzioni acqua sanitaria
serie 794.. Codice Inseribile in
In esaurimento. cassetta da:
790052 3/4” - 2 vie senza cassetta - 600 mm 448,00
790062 1” - 2 vie senza cassetta - 600 mm 564,00
790072 1 1/4” - 2 vie senza cassetta - 800 mm 662,00
Codice Dim. utili (h x b x p)
790006 1100 x 600 x 110÷140 206,00 I colori, che evidenziano il diametro di attacco, sono di guida per individuare il
790008 1100 x 800 x 110÷140 251,00 corrispondente contatore di calore, vedere a pag. 8-10.
Per opzioni idrauliche - elettrico/elettroniche - coibentazioni vedere a pag. 58-59

56 04.2020
