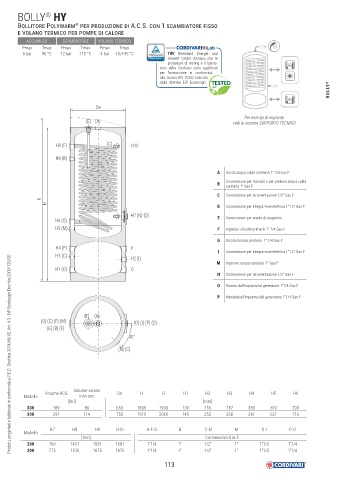

BOLLY HY
®
BOLLITORE POLYWARM PER PRODUZIONE DI A.C.S. CON 1 SCAMBIATORE FISSO
®
E VOLANO TERMICO PER POMPE DI CALORE
ACCUMULO SCAMBIATORE VOLANO TERMICO
Pmax Tmax Pmax Tmax Pmax Tmax
6 bar 90 °C 12 bar 110 °C 4 bar -10/+95 °C TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
BOLLY ®

De
Per esempi di impianto
(E) (A) vedi la sezione SUPPORTO TECNICO

H9 (F) (C) H10

H8 (B)

A Uscita acqua calda sanitaria 1” 1/4 Gas F
Connessione per ricircolo o per prelievo acqua calda
B
sanitaria 1” Gas F
C Connessione per strumentazione 1/2” Gas F
R
H
D Connessione per integrazione elettrica 1” 1/2 Gas F
H7 (N) (D)
H6 (G) E Connessione per anodo di magnesio
H5 (M) F Ingresso circuito primario 1” 1/4 Gas F

G Uscita circuito primario 1” 1/4 Gas F
H4 (P) P
I Connessione per integrazione elettrica 1” 1/2 Gas F
H3 (C) H2 (I)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
M Ingresso acqua sanitaria 1” Gas F
H1 (O) O
N Connessione per strumentazione 1/2” Gas F
O Ritorno dall'impianto/al generatore 1”1/4 Gas F
P Mandata all'impianto/dal generatore 1”1/4 Gas F

(E) (A)
(O) (C) (P) (M) (O) (I) (P) (D)
(G) (B) (F)
45°

(N) (C)

Volume volano
Volume ACS De H R H1 H2 H3 H4 H5 H6
Modello inferiore
[litri] [mm]
200 189 86 650 1805 1930 130 255 287 380 610 700
300 291 114 750 1910 2060 145 253 268 361 621 710

H7 H8 H9 H10 A-F-G B C-N M D-I P-O
Modello
[mm] Connessioni Gas F
200 760 1431 1581 1581 1"1/4 1" 1/2" 1" 1"1/2 1"1/4
300 775 1515 1675 1675 1"1/4 1" 1/2" 1" 1"1/2 1"1/4

113
