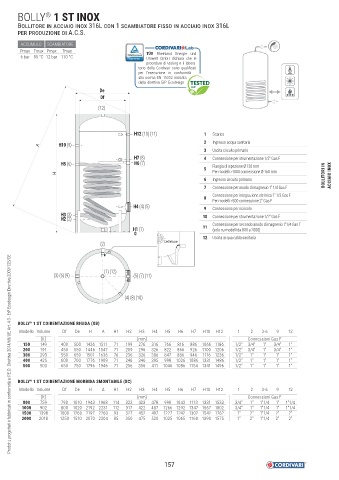

BOLLY 1 ST INOX
®
BOLLITORE IN ACCIAIO INOX 316L CON 1 SCAMBIATORE FISSO IN ACCIAIO INOX 316L
PER PRODUZIONE DI A.C.S.

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
6 bar 95 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
De
Df
(12)

H12 (10) (11) 1 Scarico
2 Ingresso acqua sanitaria
H10 (9)
3 Uscita circuito primario
H7 (8) 4 Connessione per strumentazione 1/2" Gas F
H5 (6) H6 (7) Flangia di ispezione Ø 120 mm
5
Per modelli >1000 connessione Ø 160 mm
6 Ingresso circuito primario BOLLITORI IN ACCIAIO INOX
7 Connessione per anodo di magnesio 1" 1/4 Gas F
Connessione per integrazione elettrica 1” 1/2 Gas F
8
Per modelli >500 connessione 2” Gas F
H4 (4) (5) 9 Connessione per ricircolo
H3 (3) 10 Connessione per strumentazione 1/2" Gas F
H2 (2)
Connessione per secondo anodo di magnesio 1"1/4 Gas F
H1 (1) 11 (solo su modelli da 800 a 2000)
0
12 Uscita acqua calda sanitaria
(2) Deflettore

Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE

(1) (12)
(3) (6) (9) (5) (7) (11)

(4) (8) (10)

BOLLY 1 ST COIBENTAZIONE RIGIDA (XB)
®
Modello Volume Df De H A H1 H2 H3 H4 H5 H6 H7 H10 H12 1 2 3-6 9 12
[lt] [mm] Connessioni Gas F
150 149 400 500 1426 1511 71 199 276 316 766 816 886 1066 1186 1/2" 3/4" 1" 3/4" 1"
200 191 450 550 1446 1547 71 209 296 326 822 866 926 1100 1206 1/2" 3/4" 1" 3/4" 1"
300 293 550 650 1501 1636 76 236 326 386 847 886 946 1116 1236 1/2" 1" 1" 1" 1"
400 425 600 700 1776 1909 71 246 346 395 998 1026 1086 1331 1486 1/2" 1" 1" 1" 1"
500 503 650 750 1796 1946 71 256 356 411 1046 1086 1154 1341 1496 1/2" 1" 1" 1" 1"

BOLLY 1 ST COIBENTAZIONE MORBIDA SMONTABILE (XC)
®
Modello Volume Df De H A H1 H2 H3 H4 H5 H6 H7 H10 H12 1 2 3-6 9 12
[lt] [mm] Connessioni Gas F
800 759 790 1010 1943 1968 114 323 423 478 998 1043 1113 1331 1533 3/4" 1" 1"1/4 1" 1"1/4
1000 902 800 1020 2192 2231 112 317 422 487 1266 1292 1347 1567 1802 3/4" 1" 1"1/4 1" 1"1/4
1500 1398 1000 1260 2197 2260 93 327 452 497 1227 1242 1302 1542 1762 1" 2" 1"1/4 2" 2"
2000 2018 1250 1510 2070 2204 85 350 475 520 1035 1065 1160 1390 1575 1" 2" 1"1/4 2" 2"
