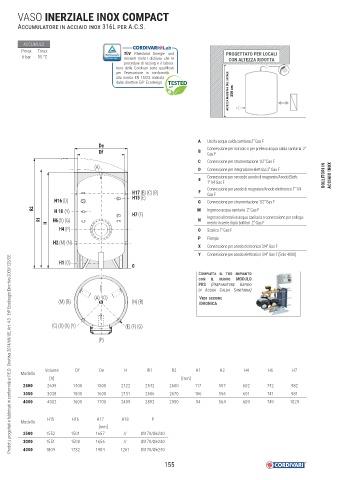

VASO INERZIALE INOX COMPACT

ACCUMULATORE IN ACCIAIO INOX 316L PER A.C.S.

ACCUMULO
Pmax Tmax TÜV Rheinland Energie und PROGETTATO PER LOCALI
6 bar 95 °C Umwelt GmbH dichiara che le CON ALTEZZA RIDOTTA
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
ALTEZZA MASSIMA DEL LOCALE 250 cm
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

A Uscita acqua calda sanitaria 2" Gas F
De
Df B Connessione per ricircolo o per prelievo acqua calda sanitaria 2"
Gas F
C Connessione per strumentazione 1/2" Gas F
(A)
D Connessione per integrazione elettrica 2" Gas F
Connessione per secondo anodo di magnesio/Anodo Elettr. BOLLITORI IN ACCIAIO INOX
E
1"1/4 Gas F
Connessione per anodo di magnesio/Anodo elettronico 1" 1/4
H17 (B) (C) (B) F Gas F
H16 (D) H15 (E) G Connessione per strumentazione 1/2" Gas F
R2 H 18 (Y) M Ingresso acqua sanitaria 2" Gas F
H7 (F)
R1 H6 (X) (G) N Ingresso alternativo acqua sanitaria o connessione per collega-
H mento in serie di più bollitori 2" Gas F
H4 (P) O Scarico 1" Gas F
P Flangia
H2 (M) (N)
X Connessione per anodo elettronico 3/4" Gas F
Y Connessione per anodo elettronico 3/4" Gas F (Solo 4000)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H1 (O)
0
COMPLETA IL TUO IMPIANTO
CON IL NUOVO MODULO
PRS (PREPARATORE RAPIDO
DI ACQUA CALDA SANITARIA)
(A) (O) VEDI SEZIONE
(M) (B) (N) (B) IDRONICA

(C) (D) (X) (Y) (E) (F) (G)

(P)

Volume Df De H R1 R2 H1 H2 H4 H6 H7
Modello
[lt] [mm]
2500 2635 1400 1500 2122 2542 2600 117 557 602 742 982
3000 3038 1500 1600 2131 2606 2670 106 556 601 741 981
4000 4002 1600 1700 2409 2892 2950 94 564 609 749 1029

H15 H16 H17 H18 P
Modello
[mm]
2500 1552 1501 1657 // Øi170/Øe240
3000 1551 1500 1656 // Øi170/Øe240
4000 1809 1732 1904 1261 Øi170/Øe240
