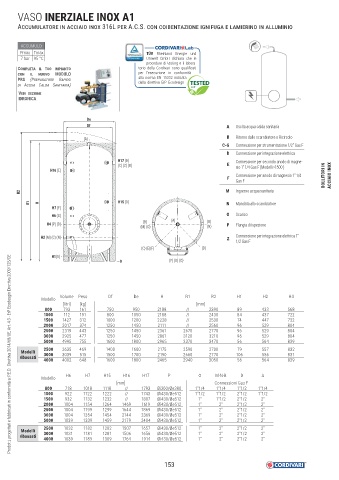

Page 155 - CORDIVARI - CATALISTINO BOLLITORI

VASO INERZIALE INOX A1

ACCUMULATORE IN ACCIAIO INOX 316L PER A.C.S. CON COIBENTAZIONE IGNIFUGA E LAMIERINO IN ALLUMINIO

ACCUMULO
Pmax Tmax TÜV Rheinland Energie und
7 bar 95 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
COMPLETA IL TUO IMPIANTO torio della Cordivari sono qualifi cati
CON IL NUOVO MODULO per l’esecuzione in conformità
PRS (PREPARATORE RAPIDO alla norma EN 15332 indicata
DI ACQUA CALDA SANITARIA) dalla direttiva ErP Ecodesign
VEDI SEZIONE
IDRONICA

De
Df A Uscita acqua calda sanitaria

(A) B Ritorno dallo scambiatore o Ricircolo
C-G Connessione per strumentazione 1/2" Gas F
D Connessione per integrazione elettrica
H17 (B) Connessione per secondo anodo di magne-
(C) (Z) (B) E sio 1" 1/4 Gas F (Modelli >1500 )
H16 (E)
Connessione per anodo di magnesio 1" 1/4 BOLLITORI IN ACCIAIO INOX
F
Gas F
R2 M Ingresso acqua sanitaria
R1 H H15 (D) N Mandata allo scambiatore
H7 (F)
H6 (G) O Scarico
(B) (A) (B)
H4 (P) (D) P Flangia di ispezione
(M) (O) (N)
H2 (M) (C) (N) Z Connessione per integrazione elettrica 1"
1/2 Gas F
(C) (E)(F) (D)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H1(O)
0 (P) (D) (O)

Volume Peso Df De H R1 R2 H1 H2 H4
Modello
[litri] [kg] [mm]
800 793 161 750 950 2188 // 2390 89 433 568
1000 112 191 800 1050 2188 // 2430 84 437 722
1500 1427 312 1000 1200 2228 // 2530 74 447 732
2000 2017 374 1250 1450 2111 // 2560 96 529 804
2500 2319 443 1250 1450 2361 2670 2770 96 529 804
3000 2925 477 1250 1450 2861 3120 3210 96 529 804
5000 4995 755 1600 1800 2965 3370 3470 56 564 839
2500 2635 469 1400 1600 2175 2590 2700 79 557 832
Modelli
ribassati 3000 3039 515 1500 1700 2190 2660 2770 106 556 831
4000 4002 648 1600 1800 2465 2940 3050 56 564 839

H6 H7 H15 H16 H17 P O M-N-B D A
Modello
[mm] Connessioni Gas F
800 718 1018 1118 // 1793 Øi300/Øe380 1"1/4 1"1/4 1"1/2 1"1/4
1000 922 1122 1222 // 1743 Øi430/Øe512 1"1/2 1"1/2 2"1/2 1"1/2
1500 932 1132 1232 // 1807 Øi430/Øe512 1" 1"1/2 2"1/2 2"
2000 1004 1154 1264 1469 1619 Øi430/Øe512 1" 2" 2"1/2 2"
2500 1004 1199 1299 1644 1869 Øi430/Øe512 1" 2" 2"1/2 2"
3000 1004 1354 1454 2144 2369 Øi430/Øe512 1" 2" 2"1/2 2"
5000 1039 1339 1459 2179 2404 Øi430/Øe512 1" 2" 2"1/2 2"
2500 1032 1182 1282 1507 1657 Øi430/Øe512 1" 2" 2"1/2 2"
Modelli
ribassati 3000 1031 1181 1281 1506 1656 Øi430/Øe512 1" 2" 2"1/2 2"
4000 1039 1189 1309 1764 1914 Øi430/Øe512 1" 2" 2"1/2 2"

153
