Page 169 - CORDIVARI - CATALISTINO BOLLITORI

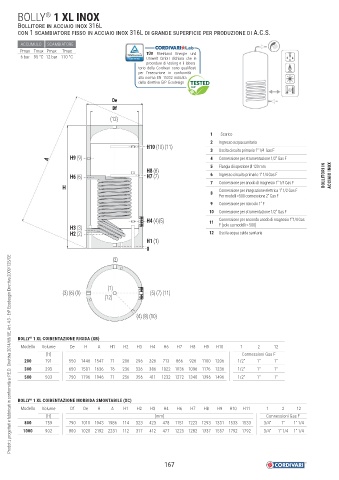

BOLLY 1 XL INOX
®
BOLLITORE IN ACCIAIO INOX 316L
CON 1 SCAMBIATORE FISSO IN ACCIAIO INOX 316L DI GRANDE SUPERFICIE PER PRODUZIONE DI A.C.S.

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
6 bar 95 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df
(12)

1 Scarico
2 Ingresso acqua sanitaria
H10 (10) (11)
3 Uscita circuito primario 1” 1/4 Gas F
A H9 (9) 4 Connessione per strumentazione 1/2" Gas F
5 Flangia di ispezione Ø 120 mm
H8 (8)
H6 (6) H7 (7) 6 Ingresso circuito primario 1” 1/4 Gas F BOLLITORI IN ACCIAIO INOX
7 Connessione per anodo di magnesio 1" 1/4 Gas F
H
8 Connessione per integrazione elettrica 1” 1/2 Gas F
Per modelli >500 connessione 2” Gas F
9 Connessione per ricircolo 1” F
10 Connessione per strumentazione 1/2" Gas F

H4 (4)(5) 11 Connessione per secondo anodo di magnesio 1"1/4 Gas
H3 (3) F (solo su modelli > 500)
H2 (2) 12 Uscita acqua calda sanitaria
H1 (1)
0
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
(2)

(1)
(3) (6) (9) (5) (7) (11)
(12)

(4) (8) (10)

BOLLY 1 XL COIBENTAZIONE RIGIDA (XB)
®
Modello Volume De H A H1 H2 H3 H4 H6 H7 H8 H9 H10 1 2 12
[lt] Connessioni Gas F
200 191 550 1446 1547 71 206 296 326 713 866 926 1100 1206 1/2" 1" 1"
300 293 650 1501 1636 76 236 326 386 1022 1036 1096 1176 1236 1/2" 1" 1"
500 503 750 1796 1946 71 256 356 411 1232 1272 1340 1396 1496 1/2" 1" 1"

®
BOLLY 1 XL COIBENTAZIONE MORBIDA SMONTABILE (XC)
Modello Volume Df De H A H1 H2 H3 H4 H6 H7 H8 H9 H10 H11 1 2 12
[lt] [mm] Connessioni Gas F
800 759 790 1010 1943 1986 114 323 423 478 1151 1223 1293 1331 1533 1533 3/4" 1" 1” 1/4
1000 902 800 1020 2192 2231 112 317 412 477 1225 1282 1337 1557 1792 1792 3/4" 1" 1/4 1” 1/4

167
