P. 171

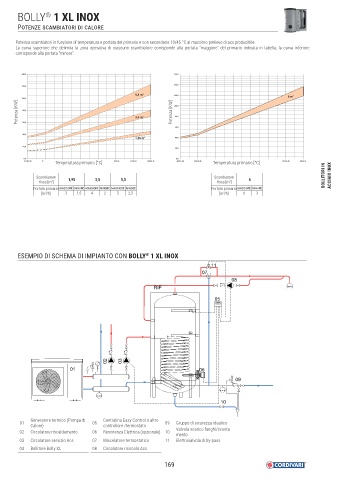

BOLLY 1 XL INOX
                 ®
       POTENZE SCAMBIATORI DI CALORE


       Potenza scambiatori in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
       La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore
       corrisponde alla portata “minore”.



         140,0                                                160,0
                                                              140,0
         120,0
                                                 5,5 m 2      120,0
         100,0                                                                                        6 m 2
       Potenza [KW]  80,0                        3,5 m 2     Potenza [KW]  KW  100,0

                                                               80,0
         60,0
                                                               60,0
         40,0
                                                 1,95 m 2      40,0
         20,0
                                                               20,0
         0,0                                                   0,0
                    Temperatura primario [°C]                               Temperatura primario [°C]
          45/10-40  50/10-45  55/10-45  60/10-45  65/10-45  70/10-45  75/10-45  80/10-45  45/10-40  50/10-45  55/10-45  60/10-45  65/10-45  70/10-45  75/10-45  80/10-4
              Scambiatore  1,95   3,5       5,5                             Scambiatore  6                         BOLLITORI IN   ACCIAIO INOX
                fi sso [m ] 2                                                  fi sso [m ] 2
             Portata primario  MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE  Portata primario  MAGGIORE MINORE
                                                                               3
                 3
                [m /h]  3   1,5  4    2   5   2,5                             [m /h]  6    3









                                                    ®
       ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY  1 XL INOX
                                                                          E  11
                                                                        07
                                                                                  08
                                                       RIF

                                                                            05












                                      02    03
                          01                                           06

                                                                                    09



                                                                              10


            Generatore termico (Pompa di   Centralina Easy Control o altro
        01                       05                        09  Gruppo di sicurezza idaulico
            Calore)                  controllore /termostato
        02  Circolatore riscaldamento  06  Resistenza Elettrica (opzionale)  10  Valvola scarico fanghi/svuota-
                                                               mento
        03  Circolatore servizio Acs  07  Miscelatore termostatico  11  Elettrovalvola di by-pass
        04  Bollitore Bolly XL   08  Circolatore ricircolo Acs
