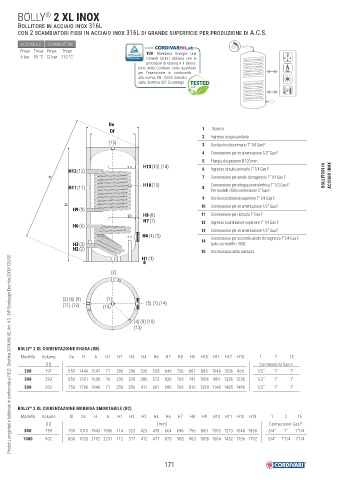

BOLLY 2 XL INOX
®
BOLLITORE IN ACCIAIO INOX 316L
CON 2 SCAMBIATORI FISSI IN ACCIAIO INOX 316L DI GRANDE SUPERFICIE PER PRODUZIONE DI A.C.S.

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
6 bar 95 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df 1 Scarico
2 Ingresso acqua sanitaria
(15) 3 Uscita circuito primario 1” 1/4 Gas F
4 Connessione per strumentazione 1/2" Gas F
5 Flangia di ispezione Ø 120 mm
H13 (13) (14)
H12 (12) 6 Ingresso circuito primario 1” 1/4 Gas F
7 Connessione per anodo di magnesio 1" 1/4 Gas F BOLLITORI IN ACCIAIO INOX
H11 (11) H10 (10) 8 Connessione per integrazione elettrica 1” 1/2 Gas F
Per modelli >500 connessione 2” Gas F
9 Uscita scambiatore superiore 1” 1/4 Gas F
10 Connessione per strumentazione 1/2" Gas F
H9 (9)
H8 (8) 11 Connessione per ricircolo 1” Gas F
H7 (7) 12 Ingresso scambiatore superiore 1” 1/4 Gas F
H6 (6)
13 Connessione per strumentazione 1/2" Gas F
H4 (4) (5) Connessione per secondo anodo di magnesio 1"1/4 Gas F
14
H3 (3) (solo su modelli > 500)
H2 (2) 15 Uscita acqua calda sanitaria
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H1 (1)
0
(2)

(3) (6) (9) (1)
(11) (12) (15) (5) (7) (14)

(4) (8) (10)
(13)

BOLLY 2 XL COIBENTAZIONE RIGIDA (XB)
®
Modello Volume De H A H1 H2 H3 H4 H6 H7 H8 H9 H10 H11 H12 H13 1 2 15
[lt] Connessioni Gas F
200 191 550 1446 1547 71 206 296 326 533 646 726 801 886 1046 1206 960 1/2" 1" 1"
300 293 650 1501 1636 76 236 326 386 572 626 706 741 1096 989 1236 1236 1/2" 1" 1"
500 503 750 1796 1946 71 256 356 411 601 686 766 810 1299 1148 1485 1496 1/2" 1" 1"

BOLLY 2 XL COIBENTAZIONE MORBIDA SMONTABILE (XC)
®
Modello Volume Df De H A H1 H2 H3 H4 H6 H7 H8 H9 H10 H11 H12 H13 1 2 15
[lt] [mm] Connessioni Gas F
800 759 790 1010 1943 1986 114 323 423 478 664 696 756 800 1383 1213 1548 1568 3/4" 1" 1"1/4
1000 902 800 1020 2192 2231 112 317 412 477 873 908 963 1008 1564 1452 1756 1792 3/4" 1"1/4 1"1/4
