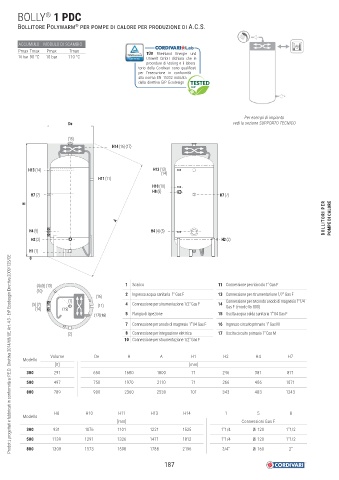

Page 189 - CORDIVARI - CATALISTINO BOLLITORI

BOLLY 1 PDC
®
BOLLITORE POLYWARM PER POMPE DI CALORE PER PRODUZIONE DI A.C.S.
®

ACCUMULO MODULO DI SCAMBIO
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
10 bar 90 °C 10 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

Per esempi di impianto
De vedi la sezione SUPPORTO TECNICO

(15)
H14 (16) (17)

H13 (14) H13 (13)
(14)
H11 (11)
H10 (10)
H8 (8)
H7 (7) H7 (7)
BOLLITORI PER POMPE DI CALORE
H

A
H4 (5) H4 (4) (5)
H2 (2) H2 (2)
H1 (1)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0

(4) (8) (13) 1 Scarico 11 Connessione per ricircolo 1" Gas F
(10)
(16) 2 Ingresso acqua sanitaria 1" Gas F 13 Connessione per strumentazione 1/2" Gas F
(1) Connessione per secondo anodo di magnesio 1"1/4
(5) (7) (11) 4 Connessione per strumentazione 1/2" Gas F 14 Gas F (modello 800)
(14) (15)
(17)(16) 5 Flangia di ispezione 15 Uscita acqua calda sanitaria 1"1/4 Gas F
7 Connessione per anodo di magnesio 1"1/4 Gas F 16 Ingresso circuito primario 1" Gas M

(2) 8 Connessione per integrazione elettrica 17 Uscita circuito primario 1" Gas M
10 Connessione per strumentazione 1/2” Gas F

Volume De H A H1 H2 H4 H7
Modello
[lt] [mm]
300 291 650 1680 1800 71 246 381 871
500 497 750 1970 2110 71 266 406 1071
800 789 900 2360 2530 101 343 483 1243

H8 H10 H11 H13 H14 1 5 8
Modello
[mm] Connessioni Gas F
300 931 1076 1101 1221 1525 1"1/4 Øi 120 1"1/2
500 1139 1291 1326 1471 1812 1"1/4 Øi 120 1"1/2
800 1308 1573 1598 1788 2196 3/4" Øi 160 2"

187
