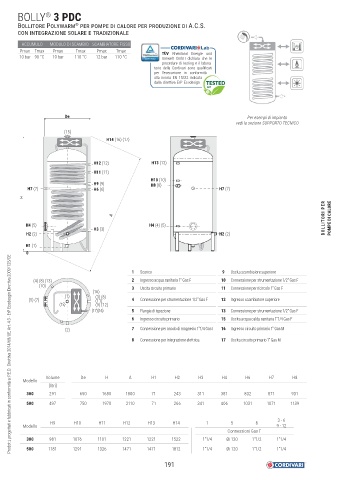

BOLLY 3 PDC
®
BOLLITORE POLYWARM PER POMPE DI CALORE PER PRODUZIONE DI A.C.S.
®
CON INTEGRAZIONE SOLARE E TRADIZIONALE
ACCUMULO MODULO DI SCAMBIO SCAMBIATORE FISSO
Pmax Tmax Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
10 bar 90 °C 10 bar 110 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De Per esempi di impianto
vedi la sezione SUPPORTO TECNICO
(15)
H14 (16) (17)

H12 (12) H13 (13)
H11 (11)
H10 (10)
H9 (9) H8 (8)
H7 (7) H6 (6) H7 (7)

BOLLITORI PER POMPE DI CALORE

H4 (5) H4 (4) (5)
H3 (3)
H2 (2) H2 (2)
H1 (1)
0
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE

1 Scarico 9 Uscita scambiatore superiore
(4) (8) (13) 2 Ingresso acqua sanitaria 1" Gas F 10 Connessione per strumentazione 1/2" Gas F
(10) 3 Uscita circuito primario 11 Connessione per ricircolo 1" Gas F
(16)
(1) (3) (6)
(5) (7) (11) 4 Connessione per strumentazione 1/2" Gas F 12 Ingresso scambiatore superiore
(15) (9) (12)
(17)(16) 5 Flangia di ispezione 13 Connessione per strumentazione 1/2" Gas F
6 Ingresso circuito primario 15 Uscita acqua calda sanitaria 1"1/4 Gas F

(2) 7 Connessione per anodo di magnesio 1"1/4 Gas F 16 Ingresso circuito primario 1" Gas M
8 Connessione per integrazione elettrica 17 Uscita circuito primario 1" Gas M

Volume De H A H1 H2 H3 H4 H6 H7 H8
Modello
[litri]
300 291 650 1680 1800 71 243 311 381 832 871 931
500 497 750 1970 2110 71 266 341 406 1031 1071 1139

3 - 6
H9 H10 H11 H12 H13 H14 1 5 8
Modello 9 - 12
Connessioni Gas F
300 981 1076 1101 1221 1221 1522 1"1/4 Øi 120 1"1/2 1”1/4
500 1181 1291 1326 1471 1471 1812 1"1/4 Øi 120 1"1/2 1”1/4
