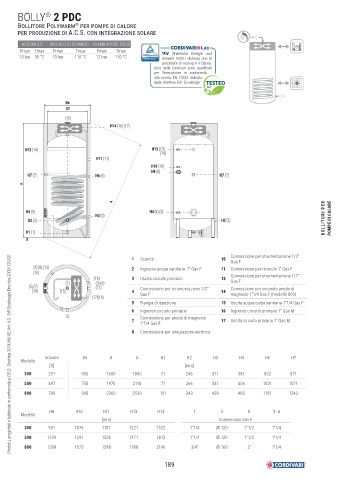

BOLLY 2 PDC
®
BOLLITORE POLYWARM PER POMPE DI CALORE
®
PER PRODUZIONE DI A.C.S. CON INTEGRAZIONE SOLARE
ACCUMULO MODULO DI SCAMBIO SCAMBIATORE FISSO
Pmax Tmax Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
10 bar 90 °C 10 bar 110 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df
(15)
H14 (16) (17)

H13 (14) H13 (13)
(14)
H11 (11)
H10 (10)
H8 (8)
H7 (7) H6 (6) H7 (7)

H4 (5) H4 (4) (5)
H3 (3)
H2 (2) H2 (2) BOLLITORI PER POMPE DI CALORE
H1 (1)
0

Connessione per strumentazione 1/2”
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
1 Scarico 10
Gas F
(4) (8) (13) 2 Ingresso acqua sanitaria 1" Gas F 11 Connessione per ricircolo 1” Gas F
(10)
(16) 3 Uscita circuito primario 13 Connessione per strumentazione 1/2”
(1) (3) (6) Gas F
(5) (7) (11) Connessione per strumentazione 1/2" Connessione per secondo anodo di
(14) (15) 4 Gas F 14 magnesio 1”1/4 Gas F (modello 800)
(17)(16)
5 Flangia di ispezione 15 Uscita acqua calda sanitaria 1”1/4 Gas F
6 Ingresso circuito primario 16 Ingresso circuito primario 1” Gas M
(2) Connessione per anodo di magnesio
7 17 Uscita circuito primario 1” Gas M
1"1/4 Gas F
8 Connessione per integrazione elettrica

Volume De H A H1 H2 H3 H4 H6 H7
Modello
[lt] [mm]
300 291 650 1680 1800 71 246 311 381 832 871

500 497 750 1970 2110 71 266 341 406 1031 1071
800 789 900 2360 2530 101 343 428 483 1181 1243

H8 H10 H11 H13 H14 1 5 8 3 - 6
Modello
[mm] Connessioni Gas F
300 931 1076 1101 1221 1522 1"1/4 Øi 120 1"1/2 1”1/4
500 1139 1291 1326 1471 1812 1"1/4 Øi 120 1"1/2 1”1/4
800 1308 1573 1598 1788 2196 3/4" Øi 160 2" 1"1/4
