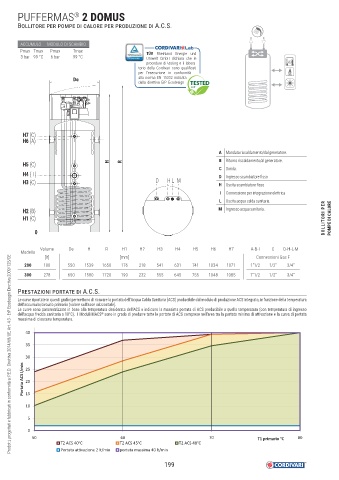

Page 201 - CORDIVARI - CATALISTINO BOLLITORI

PUFFERMAS 2 DOMUS
®
BOLLITORE PER POMPE DI CALORE PER PRODUZIONE DI A.C.S.

ACCUMULO MODULO DI SCAMBIO
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
3 bar 99 °C 6 bar 99 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
De alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

H7 (C)
H6 (A)

A Mandata riscaldamento/dal generatore.
B Ritorno riscaldamento/al generatore.
H
R
H5 (C)
C Sonda.
H4 ( I ) D Ingresso scambiatore fisso
H3 (C) D H L M H Uscita scambiatore fisso
I Connessione per integrazione elettrica
L Uscita acqua calda sanitaria.
H2 (B) M Ingresso acqua sanitaria.
H1 (C) BOLLITORI PER POMPE DI CALORE

0

Volume De H R H1 H2 H3 H4 H5 H6 H7 A-B-I C D-H-L-M
Modello
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
[lt] [mm] Connessioni Gas F
200 180 550 1539 1650 176 218 541 631 741 1034 1071 1"1/2 1/2" 3/4"
300 278 650 1580 1720 190 232 555 645 755 1048 1085 1"1/2 1/2" 3/4"

PRESTAZIONI PORTATE DI A.C.S.
Le curve riportate in questi grafi ci permettono di ricavare la portata dell’Acqua Calda Sanitaria (ACS) producibile dal modulo di produzione ACS integrato, in funzione della temperatura
dell’accumulo/circuito primario (valore sull’asse orizzontale).
Le curve sono parametrizzate in base alla temperatura desiderata dell’ACS e indicano la massima portata di ACS producibile a quella temperatura (con temperatura di ingresso
dell’acqua fredda sanitaria a 10°C). I Moduli MACS sono in grado di produrre tutte le portate di ACS comprese nell’area tra la portata minima di attivazione e la curva di portata
®
massima di ciascuna temperatura.
40

35

30
Portata ACS l/min 25

20

15

10
5

0
50 60 70 T1 primario °C 80
T2 ACS 40°C T2 ACS 45°C T2 ACS 48°C
Portata aƫvazione 2 lt/min portata massima 40 lt/min
