Page 197 - CORDIVARI - CATALISTINO BOLLITORI

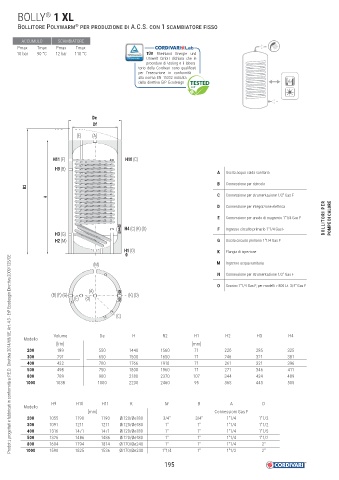

BOLLY 1 XL
®
BOLLITORE POLYWARM PER PRODUZIONE DI A.C.S. CON 1 SCAMBIATORE FISSO
®
ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
10 bar 90 °C 12 bar 110 °C TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df
(E) (A)

H11 (F) H10 (C)
H9 (B)
A Uscita acqua calda sanitaria

B Connessione per ricircolo
R2
C Connessione per strumentazione 1/2" Gas F

D Connessione per integrazione elettrica
E Connessione per anodo di magnesio 1"1/4 Gas F BOLLITORI PER POMPE DI CALORE

H4 (C) (K) (D) F Ingresso circuito primario 1"1/4 Gas F
H3 (G)
H2 (M) G Uscita circuito primario 1"1/4 Gas F
H1 (O) K Flangia di ispezione
0
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
(M) M Ingresso acqua sanitaria

N Connessione per strumentazione 1/2" Gas F
O Scarico 1"1/4 Gas F, per modelli > 800 Lt 3/4" Gas F
(A)
(B) (F) (G) (K) (D)
(E) (O)

(C)

Volume De H R2 H1 H2 H3 H4
Modello
[litri] [mm]
200 189 550 1440 1560 71 220 285 325
300 291 650 1500 1650 71 246 321 381
400 422 700 1766 1910 71 261 321 396
500 498 750 1800 1960 71 271 346 411
800 789 900 2180 2370 107 344 424 489
1000 1038 1000 2230 2460 95 365 445 505

H9 H10 H11 K M B A D
Modello
[mm] Connessioni Gas F
200 1055 1190 1190 Øi120/Øe180 3/4" 3/4" 1"1/4 1"1/2
300 1091 1211 1211 Øi120/Øe180 1" 1" 1"1/4 1"1/2
400 1316 1471 1471 Øi120/Øe180 1" 1" 1"1/4 1"1/5
500 1326 1486 1486 Øi120/Øe180 1" 1" 1"1/4 1"1/2
800 1604 1794 1814 Øi170/Øe240 1" 1" 1"1/4 2"
1000 1590 1825 1536 Øi170/Øe240 1"1/4 1" 1"1/2 2"

195
