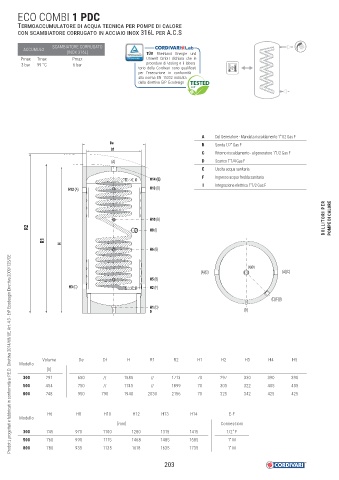

ECO COMBI 1 PDC

TERMOACCUMULATORE DI ACQUA TECNICA PER POMPE DI CALORE
CON SCAMBIATORE CORRUGATO IN ACCIAIO INOX 316L PER A.C.S

SCAMBIATORE CORRUGATO
ACCUMULO
(INOX 316L) TÜV Rheinland Energie und
Pmax Tmax Pmax Umwelt GmbH dichiara che le
3 bar 99 °C 6 bar procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

A Dal Generatore - Mandata riscaldamento 1"1/2 Gas F
De B Sonda 1/2" Gas F
Df
C Ritorno riscaldamento - al generatore 1"1/2 Gas F
(A) D Scarico 1"1/4 Gas F
E Uscita acqua sanitaria
F Ingresso acqua fredda sanitaria
H14 (E)
I Integrazione elettrica 1"1/2 Gas F
H12 (A) H13 (B)

BOLLITORI PER POMPE DI CALORE

H10 (B)
R2 H8 (I)

R1
H
H6 (B)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
(A)(D)
(A)(C) (A)(C)
H5 (B)
H3 (C) H2 (F)

(E)(F)(I)
H1 (D)
0 (B)

Volume De Df H R1 R2 H1 H2 H3 H4 H5
Modello
[lt]
300 291 650 // 1585 // 1713 70 297 330 390 390
500 454 750 // 1745 // 1899 70 305 322 405 405
800 748 950 790 1940 2030 2156 70 325 342 425 425

H6 H8 H10 H12 H13 H14 E-F
Modello
[mm] Connessioni
300 745 970 1100 1280 1315 1415 1/2" F
500 760 990 1115 1468 1485 1585 1" M
800 780 935 1135 1618 1635 1735 1" M
