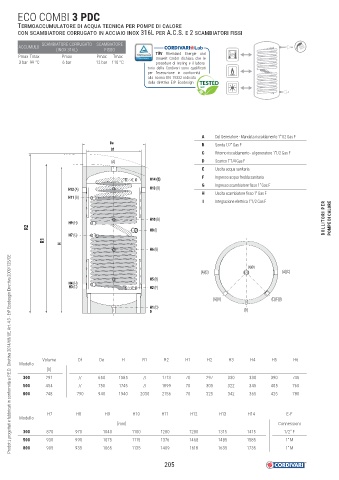

ECO COMBI 3 PDC

TERMOACCUMULATORE DI ACQUA TECNICA PER POMPE DI CALORE
CON SCAMBIATORE CORRUGATO IN ACCIAIO INOX 316L PER A.C.S. E 2 SCAMBIATORI FISSI

SCAMBIATORE CORRUGATO SCAMBIATORE
ACCUMULO
(INOX 316L) FISSO
Pmax Tmax Pmax Pmax Tmax TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
3 bar 99 °C 6 bar 12 bar 110 °C procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

A Dal Generatore - Mandata riscaldamento 1"1/2 Gas F
De B Sonda 1/2" Gas F
Df
C Ritorno riscaldamento - al generatore 1"1/2 Gas F
(A) D Scarico 1"1/4 Gas F
E Uscita acqua sanitaria
F Ingresso acqua fredda sanitaria
H14 (E)
G Ingresso scambiatore fisso 1" Gas F
H12 (A) H13 (B)
H Uscita scambiatore fisso 1" Gas F
H11 (G)
I Integrazione elettrica 1"1/2 Gas F

H10 (B) BOLLITORI PER POMPE DI CALORE
H9 (H)
R2 H8 (I)
H7 (G)
R1
H
H6 (B)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
(A)(D)
(A)(C) (A)(C)
H5 (B)
H4 (H)
H3 (C) H2 (F)
(G)(H) (E)(F)(I)
H1 (D)
0 (B)

Volume Df De H R1 R2 H1 H2 H3 H4 H5 H6
Modello
[lt]
300 291 // 650 1585 // 1713 70 297 330 330 390 745
500 454 // 750 1745 // 1899 70 305 322 345 405 760
800 748 790 940 1940 2030 2156 70 325 342 365 425 780

H7 H8 H9 H10 H11 H12 H13 H14 E-F
Modello
[mm] Connessioni
300 870 970 1040 1100 1280 1280 1315 1415 1/2" F
500 930 990 1075 1115 1376 1468 1485 1585 1" M
800 905 935 1065 1135 1409 1618 1635 1735 1" M
