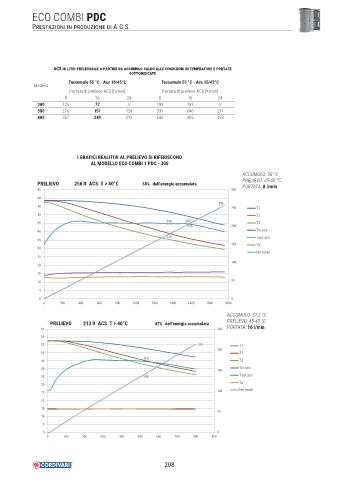

ECO COMBI PDC

PRESTAZIONI IN PRODUZIONE DI A.C.S.

ACS IN LITRI PRELEVABILE A PARTIRE DA ACCUMULO CALDO ALLE CONDIZIONI DI TEMPRATURE E PORTATE
SOTTOINDICATE
Taccumulo 55 °C - Acs 10/45°C Taccumulo 55 °C - Acs 15/42°C
Modello
Portata di prelievo ACS [lt/min] Portata di prelievo ACS [lt/min]
8 16 24 8 16 24
300 125 77 // 193 131 //
500 216 151 128 331 246 217
800 357 249 212 546 405 358

I GRAFICI REALITIVI AL PRELIEVO SI RIFERISCONO
AL MODELLO ECO COMBI 1 PDC - 300

ACCUMULO: 58 °C
PRELIEVO: 45-40 °C
PRELIEVO 256 lt ACS T > 40°C 58% dell'energia accumulata PORTATA: 8 l/min
65 300
60
256
55 250 T1
50 T2
44,8 44,8
45 T3
200 200
Tin acs
40
170 Tout acs
35
150 Ta
30
litri totali
25
100
20
15
10 50
5
0 0
0 200 400 600 800 1000 1200 1400 1600 1800 2000
ACCUMULO: 57,5 °C
PRELIEVO 213 lt ACS T > 40°C 47% dell'energia accumulata PRELIEVO: 45-40 °C
65 250 PORTATA: 16 l/min
60
55 213 T1
200
50 T2
44,8
45 T3
40 Tin acs
150
35 135 Tout acs
Ta
30
100 litri totali
25
20
15
50
10
5
0 0
0 100 200 300 400 500 600 700 800 900
