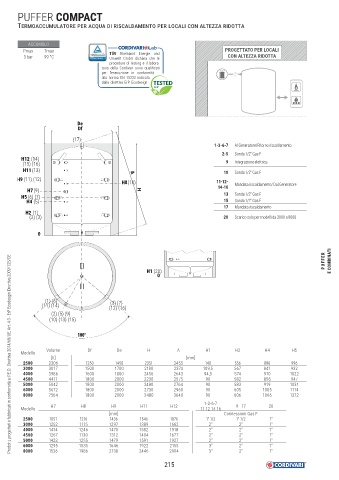

PUFFER COMPACT

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO PER LOCALI CON ALTEZZA RIDOTTA

ACCUMULO
Pmax Tmax TÜV Rheinland Energie und PROGETTATO PER LOCALI
3 bar 99 °C Umwelt GmbH dichiara che le CON ALTEZZA RIDOTTA
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df
(17)
1-3-6-7 Al Generatore/Ritorno riscaldamento
2-5 Sonda 1/2" Gas F
H12 (14)
(15) (16) 9 Integrazione elettrica
H11 (13) A 10 Sonda 1/2" Gas F
H9 (11) (12)
H8 (10) 11-12- Mandata riscaldamento/ Dal Generatore
14-16
H7 (9) H
H5 (6) (7) 13 Sonda 1/2" Gas F
H4 (5) 15 Sonda 1/2" Gas F
17 Mandata riscaldamento
H2 (1)
(2) (3) 20 Scarico solo per modelli da 3000 a 8000

0

PUFFER E COMBINATI
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE

H1 (20)
0

(1) (6) (3) (7)
(11) (14) (12) (16)
(2) (5) (9)
(10) (13) (15)

100°

Volume Df De H A H1 H2 H4 H5
Modello
[lt] [mm]
2500 2306 1250 1450 2351 2455 140 556 886 996
3000 3017 1500 1700 2180 2374 109,5 567 841 932
4000 3986 1600 1800 2456 2643 94,5 574 910 1022
4500 4411 1800 2000 2230 2575 90 582 856 947
5000 5042 1800 2000 2480 2764 90 583 919 1031
6000 5672 1800 2000 2730 2960 90 605 1005 1114
8000 7564 1800 2000 3480 3640 90 606 1066 1372
1-3-6-7
H7 H8 H9 H11 H12 9 - 17 20
Modello 11-12-14-16
[mm] Connessioni Gas F
2500 1051 1216 1436 1546 1876 1" 1/2 1" 1/2 1"
3000 1252 1115 1297 1389 1662 2" 2" 1"
4000 1414 1246 1470 1582 1918 2" 2" 1"
4500 1267 1130 1312 1404 1677 2" 2" 1"
5000 1423 1255 1479 1591 1927 2" 2" 1"
6000 1295 1535 1646 1922 2155 3" 2" 1"
8000 1526 1986 2138 2446 2904 3" 2" 1"
