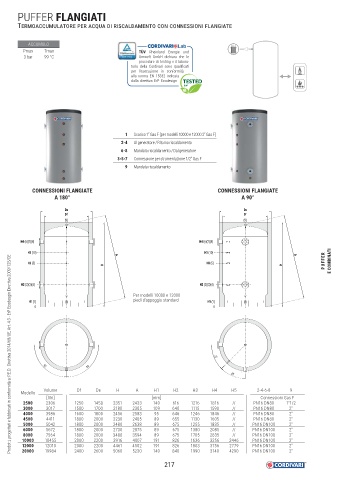

Page 219 - CORDIVARI - CATALISTINO BOLLITORI

PUFFER FLANGIATI

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO CON CONNESSIONI FLANGIATE

ACCUMULO
Pmax Tmax TÜV Rheinland Energie und
3 bar 99 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

1 Scarico 1” Gas F (per modelli 10000 e 12000 2” Gas F)
2-4 Al generatore / Ritorno riscaldamento
6-8 Mandata riscaldamento / Dal generatore
3-5-7 Connessione per strumentazione 1/2” Gas F
9 Mandata riscaldamento

CONNESSIONI FLANGIATE CONNESSIONI FLANGIATE
A 180° A 90°

De De
Df Df
(9) (9)

H4 (6)(7)(8) H4 (6)(7)(8)

H5 (10) A H5 (10) A
PUFFER E COMBINATI
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H3 (5) H3 (5)
H H

H2 (2)(3)(4) H2 (2)(3)(4)
Per modelli 10000 e 12000
H1 (1) piedi d’appoggio standard H1 (1)
0 0

90
90 45
45

Volume Df De H A H1 H2 H3 H4 H5 2-4-6-8 9
Modello
[litri] [mm] Connessioni Gas F
2500 2306 1250 1450 2351 2433 140 616 1216 1816 // PN16 DN80 1"1/2
3000 3017 1500 1700 2180 2305 109 640 1115 1590 // PN16 DN80 2"
4000 3986 1600 1800 2456 2583 95 646 1246 1846 // PN16 DN80 2"
4500 4411 1800 2000 2230 2405 89 655 1130 1605 // PN16 DN80 2"
5000 5042 1800 2000 2480 2638 89 675 1255 1835 // PN16 DN100 2"
6000 5672 1800 2000 2730 2875 89 675 1380 2085 // PN16 DN100 2"
8000 7564 1800 2000 3480 3594 89 675 1705 2835 // PN16 DN100 2”
10000 10455 2000 2200 3916 4007 191 826 1636 3256 2446 PN16 DN100 2”
12000 12010 2000 2200 4461 4502 191 826 1803 3756 2779 PN16 DN100 2”
20000 19984 2400 2600 5060 5230 140 840 1990 3140 4290 PN16 DN100 2"
