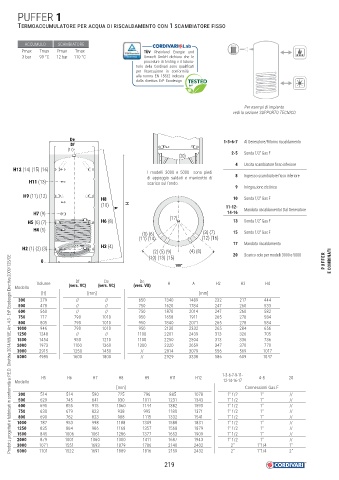

PUFFER 1

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO CON 1 SCAMBIATORE FISSO

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
3 bar 99 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

Per esempi di impianto
vedi la sezione SUPPORTO TECNICO

De 1-3-6-7 Al Generatore/Ritorno riscaldamento
Df
(17)
(20) 2-5 Sonda 1/2" Gas F
4 Uscita scambiatore fisso inferiore
H12 (14) (15) (16)
I modelli 3000 e 5000 sono piedi
di appoggio saldati e manicotto di 8 Ingresso scambiatore fisso inferiore
H11 (13) scarico sul fondo.
9 Integrazione elettrica
H9 (11) (12)
H8 10 Sonda 1/2" Gas F
(10) A H 11-12-
H7 (9) 14-16 Mandata riscaldamento/ Dal Generatore
H5 (6) (7) H6 (8) (17) 13 Sonda 1/2" Gas F
H4 (5)
(1) (6) (3) (7) 15 Sonda 1/2" Gas F
(11) (14) (12) (16)
17 Mandata riscaldamento
H2 (1) (2) (3) H3 (4)
(2) (5) (9) (4) (8)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
(10) (13) (15) 20 Scarico solo per modelli 3000 e 5000
0 PUFFER E COMBINATI
100°

Volume Df De De H A H2 H3 H4
Modello (vers. VC) (vers. VC) (vers. VB)
[lt] [mm] [mm]
300 279 // // 650 1340 1489 232 217 444
500 478 // // 750 1620 1784 247 260 533
600 560 // // 750 1870 2014 247 260 582
750 717 790 1010 950 1658 1911 265 278 584
800 805 790 1010 950 1840 2071 265 278 584
1000 946 790 1010 950 2130 2332 265 284 656
1250 1248 // // 1100 2201 2439 313 326 705
1500 1454 950 1210 1100 2250 2504 313 336 736
2000 1973 1100 1360 1300 2320 2659 347 370 770
3000 2915 1250 1450 // 2814 3079 556 569 1017
5000 4985 1600 1800 // 2929 3338 586 609 1047

1-3-6-7-9-11-
H5 H6 H7 H8 H9 H11 H12 4-8 20
Modello 12-14-16-17
[mm] Connessioni Gas F
300 514 514 590 725 796 885 1078 1" 1/2 1" //
500 629 745 841 930 1011 1231 1343 1" 1/2 1" //
600 695 855 915 1060 1144 1382 1593 1" 1/2 1" //
750 630 679 823 938 995 1180 1371 1" 1/2 1" //
800 690 762 823 988 1115 1332 1541 1" 1/2 1" //
1000 787 953 998 1188 1309 1588 1831 1" 1/2 1" //
1250 835 884 986 1168 1357 1568 1879 1" 1/2 1" //
1500 845 1006 1061 1286 1377 1653 1909 1" 1/2 1" //
2000 879 1001 1060 1300 1411 1687 1943 1" 1/2 1" //
3000 1071 1551 1693 1879 1786 2140 2402 2" 1"1/4 1"
5000 1101 1522 1691 1889 1816 2159 2432 2" 1"1/4 2"
