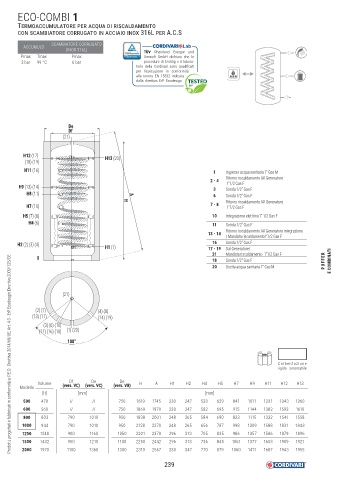

Page 241 - CORDIVARI - CATALISTINO BOLLITORI

ECO-COMBI 1

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
CON SCAMBIATORE CORRUGATO IN ACCIAIO INOX 316L PER A.C.S

SCAMBIATORE CORRUGATO
ACCUMULO
(INOX 316L) TÜV Rheinland Energie und
Pmax Tmax Pmax Umwelt GmbH dichiara che le
3 bar 99 °C 6 bar procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df
(21)

H12 (17) H13 (20)
(18) (19)
H11 (16) 1 Ingresso acqua sanitaria 1” Gas M
Ritorno riscaldamento /Al Generatore
2 - 4
H9 (13) (14) 3 1”1/2 Gas F
Sonda 1/2” Gas F
H8 (11) A 6 Sonda 1/2” Gas F
Ritorno riscaldamento /Al Generatore
H
H7 (10) 7 - 8 1”1/2 Gas F
H5 (7) (8) 10 Integrazione elettrica 1" 1/2 Gas F
H4 (6) 11 Sonda 1/2” Gas F
Ritorno riscaldamento /Al Generatore integrazione
13 - 14
/ Mandata riscaldamento1”1/2 Gas F
H2 (2) (3) (4) 16 Sonda 1/2” Gas F
H1 (1) 17 - 19 Dal Generatore/
21 Mandata riscaldamento 1”1/2 Gas F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0 18 Sonda 1/2” Gas F PUFFER E COMBINATI
20 Uscita acqua sanitaria 1” Gas M

(21)

(2) (7) (4) (8)
(13) (17) (14) (19)
(3) (6) (10)
(11) (16) (18) (1) (20)
100°

Coibentazione
rigida smontabile

De
De
Df
Volume (vers. VC) (vers. VC) (vers. VB) H A H1 H2 H4 H5 H7 H9 H11 H12 H13
Modello
[lt] [mm] [mm]
500 478 // // 750 1619 1745 230 247 533 629 841 1011 1231 1343 1360
600 560 // // 750 1869 1979 230 247 582 695 915 1144 1382 1593 1610
800 803 790 1010 950 1838 2001 248 265 584 690 823 1115 1332 1541 1558
1000 944 790 1010 950 2128 2270 248 265 656 787 998 1309 1588 1831 1843
1250 1248 900 1160 1050 2201 2378 296 313 705 835 986 1357 1586 1879 1896
1500 1432 950 1210 1100 2250 2442 296 313 736 845 1061 1377 1653 1909 1921
2000 1970 1100 1360 1300 2319 2567 330 347 770 879 1060 1411 1687 1943 1955

239
