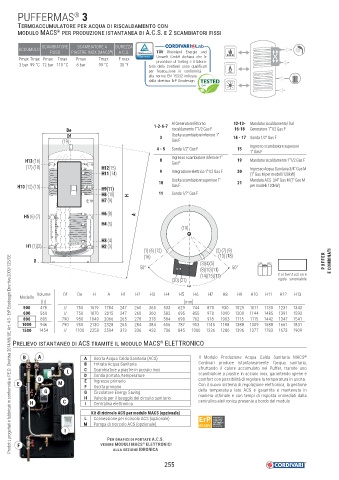

PUFFERMAS 3
®
TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO CON
MODULO MACS PER PRODUZIONE ISTANTANEA DI A.C.S. E 2 SCAMBIATORI FISSI
®

SCAMBIATORE SCAMBIATORE A DUREZZA
ACCUMULO
®
FISSO PIASTRE INOX (MACS ) A.C.S. TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
Pmax Tmax Pmax Tmax Pmax Tmax F max procedure di testing e il labora-
3 bar 99 °C 12 bar 110 °C 6 bar 99 °C 30 °f torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

Al Generatore/Ritorno 12-13- Mandata riscaldamento/ Dal
1-2-6-7
De riscaldamento 1"1/2 Gas F 16-18 Generatore 1"1/2 Gas F
Df 3 Uscita scambiatore inferiore 1" 14 - 17 Sonda 1/2" Gas F
(19) Gas F
Ingresso scambiatore superiore
4 - 5 Sonda 1/2" Gas F 15
1" Gas F
Ingresso scambiatore inferiore 1"
H13 (16) 8 Gas F 19 Mandata riscaldamento 1"1/2 Gas F
(17) (18) H12(15) Ingresso Acqua Sanitaria 3/4” Gas M
H11 (14) 9 Integrazione elettrica 1"1/2 Gas F 20 (1” Gas M per modelli 120kW)
Uscita scambiatore superiore 1" Mandata ACS 3/4” Gas M (1” Gas M
10 21
H10 (12) (13) H9(11) Gas F per modelli 120kW)
H8 (10) H 11 Sonda 1/2" Gas F
H7 (9)

H6 (8)
H5 (6) (7) A
H4 (5)
(19)

H3 (4)
H1 (1)(2) H2 (3)
(1) (6) (12) (2) (7) (9)
(16) (13) (18)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0 (3)(4)(5) PUFFER E COMBINATI
50° (8)(10)(11) 50°
(14)(15)(17) Coibentazione
(20) (21) rigida smontabile

Volume Df De H A H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13
Modello
[lt] [mm]
500 478 // 750 1619 1784 247 260 360 533 629 744 870 930 1025 1011 1130 1231 1343
600 560 // 750 1870 2015 247 260 360 582 695 855 970 1090 1200 1144 1485 1391 1593
800 805 790 950 1840 2066 265 278 378 584 690 762 918 1003 1115 1115 1442 1347 1541
1000 946 790 950 2130 2328 265 284 384 656 787 953 1145 1188 1388 1309 1588 1661 1831
1500 1454 // 1100 2250 2504 313 336 432 736 845 1006 1236 1286 1396 1377 1783 1673 1909
PRELIEVO ISTANTANEO DI ACS TRAMITE IL MODULO MACS ELETTRONICO
®

B A A Uscita Acqua Calda Sanitaria (ACS) Il Modulo Produzione Acqua Calda Sanitaria MACS ®
B Entrata Acqua Sanitaria Cordivari produce istantaneamente l’acqua sanitaria,
L C Scambiatore a piastre in acciaio inox sfruttando il calore accumulato nel Puffer, tramite uno
D Sonda portata /temperature scambiatore a piastre in acciaio inox, garantendo igiene e
D comfort con possibilità di regolare la temperatura in uscita.
E M E Ingresso primario Con il nuovo sistema di regolazione elettronica, la gestione
F Uscita primario
G G Circolatore Energy Saving della temperatura lato ACS è garantita e mantenuta in
H Valvola per il lavaggio del circuito sanitario maniera ottimale e con tempi di risposta immediati dalla
H C I Centralina elettronica centralina elettronica presente a bordo del modulo
Kit di ricircolo ACS per modulo MACS (opzionale)
L Connessione per ricircolo ACS (opzionale)
M Pompa di ricircolo ACS (opzionale)
I
PER GRAFICI DI PORTATE A.C.S.
®
F VEDERE MODULI MACS ELETTRONICI
ALLA SEZIONE IDRONICA
255
