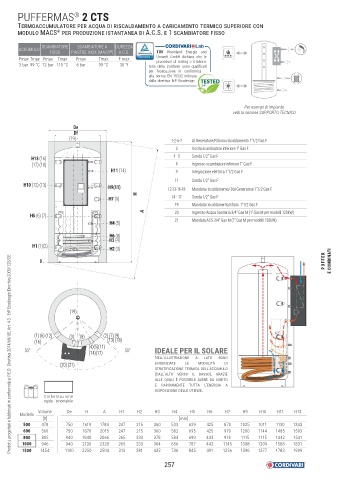

Page 259 - CORDIVARI - CATALISTINO BOLLITORI

PUFFERMAS 2 CTS
®
TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO A CARICAMENTO TERMICO SUPERIORE CON
MODULO MACS PER PRODUZIONE ISTANTANEA DI A.C.S. E 1 SCAMBIATORE FISSO
®

SCAMBIATORE SCAMBIATORE A DUREZZA
ACCUMULO
®
FISSO PIASTRE INOX (MACS ) A.C.S. TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
Pmax Tmax Pmax Tmax Pmax Tmax F max procedure di testing e il labora-
3 bar 99 °C 12 bar 110 °C 6 bar 99 °C 30 °f torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

Per esempi di impianto
vedi la sezione SUPPORTO TECNICO

De
Df
(19) 1-2-6-7 Al Generatore/Ritorno riscaldamento 1"1/2 Gas F
3 Uscita scambiatore inferiore 1" Gas F
H13 (16) 4 - 5 Sonda 1/2" Gas F
(17) (18) 8 Ingresso scambiatore inferiore 1" Gas F
H11 (14) 9 Integrazione elettrica 1"1/2 Gas F
11 Sonda 1/2" Gas F
H10 (12) (13) H9(11) 12-13-16-18 Mandata riscaldamento/ Dal Generatore 1"1/2 Gas F

H7 (9) H 14 - 17 Sonda 1/2" Gas F
19 Mandata riscaldamento/sfiato 1"1/2 Gas F
A 20 Ingresso Acqua Sanitaria 3/4” Gas M (1” Gas M per modelli 120kW)
H5 (6) (7)
H4 (5) 21 Mandata ACS 3/4” Gas M (1” Gas M per modelli 120kW)

H6 (8)
H3 (4)
H1 (1)(2)
H2 (3)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0 PUFFER E COMBINATI

(19)

(1) (6) (12) (3) (8) (2) (7) (9)
(16) (13) (18)
(4)(5)(11)
50° (14)(17) 50° IDEALE PER IL SOLARE
NELL’ILLUSTRAZIONE A LATO SONO
(20) (21) EVIDENZIATE LE MODALITÀ DI
STRATIFICAZIONE TERMICA DELL’ACCUMULO
(DALL’ALTO VERSO IL BASSO), GRAZIE
ALLE QUALI È POSSIBILE AVERE DA SUBITO
E RAPIDAMENTE TUTTA L’ENERGIA A
DISPOSIZIONE DELLE UTENZE.
Coibentazione
rigida smontabile

Volume De H A H1 H2 H3 H4 H5 H6 H7 H9 H10 H11 H13
Modello
[lt] [mm]
500 478 750 1619 1784 247 215 360 533 629 425 870 1025 1011 1130 1343
600 560 750 1870 2015 247 215 360 582 695 425 970 1200 1144 1485 1593
800 805 940 1840 2066 265 233 378 584 690 443 918 1115 1115 1442 1541
1000 946 940 2130 2328 265 233 384 656 787 443 1145 1388 1309 1588 1831
1500 1454 1100 2250 2504 313 281 432 736 845 491 1236 1396 1377 1783 1909
