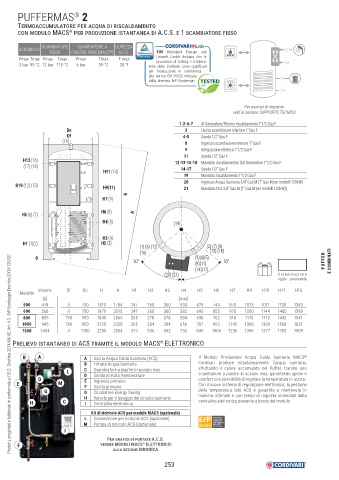

Page 255 - CORDIVARI - CATALISTINO BOLLITORI

PUFFERMAS 2
®
TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
CON MODULO MACS PER PRODUZIONE ISTANTANEA DI A.C.S. E 1 SCAMBIATORE FISSO
®

SCAMBIATORE SCAMBIATORE A DUREZZA
ACCUMULO
®
FISSO PIASTRE INOX (MACS ) A.C.S. TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
Pmax Tmax Pmax Tmax Pmax Tmax F max procedure di testing e il labora-
3 bar 99 °C 12 bar 110 °C 6 bar 99 °C 30 °f torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

Per esempi di impianto
vedi la sezione SUPPORTO TECNICO
1-2-6-7 Al Generatore/Ritorno riscaldamento 1"1/2 Gas F
De 3 Uscita scambiatore inferiore 1" Gas F
Df 4-5 Sonda 1/2" Gas F
(19) 8 Ingresso scambiatore inferiore 1" Gas F
9 Integrazione elettrica 1"1/2 Gas F
11 Sonda 1/2" Gas F
H13 (16) 12-13-16-18 Mandata riscaldamento/ Dal Generatore 1"1/2 Gas F
(17) (18)
H11 (14) 14-17 Sonda 1/2" Gas F
19 Mandata riscaldamento 1”1/2 Gas F
20 Ingresso Acqua Sanitaria 3/4” Gas M (1” Gas M per modelli 120kW)
H10 (12) (13) H9(11) 21 Mandata ACS 3/4” Gas M (1” Gas M per modelli 120kW))

H7 (9) H

H6 (8) A
H5 (6) (7)
H4 (5) (19)

H3 (4)
H1 (1)(2) H2 (3)
(1) (6) (12) (2) (7) (9)
(16) (13) (18)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0 (3)(4)(5)
50° (8)(11) 50° PUFFER E COMBINATI
(14)(17)
(20) (21) Coibentazione
rigida smontabile
Volume Df De H A H1 H2 H3 H4 H5 H6 H7 H9 H10 H11 H13
Modello
[lt] [mm]
500 478 // 750 1619 1784 247 260 360 533 629 744 870 1025 1011 1130 1343
600 560 // 750 1870 2015 247 260 360 582 695 855 970 1200 1144 1485 1593
800 805 790 950 1840 2066 265 278 378 584 690 762 918 1115 1115 1442 1541
1000 946 790 950 2130 2328 265 284 384 656 787 953 1145 1388 1309 1588 1831
1500 1454 // 1100 2250 2504 313 336 432 736 845 1006 1236 1396 1377 1783 1909
PRELIEVO ISTANTANEO DI ACS TRAMITE IL MODULO MACS ELETTRONICO
®

B A A Uscita Acqua Calda Sanitaria (ACS) Il Modulo Produzione Acqua Calda Sanitaria MACS ®
B Entrata Acqua Sanitaria Cordivari produce istantaneamente l’acqua sanitaria,
L C Scambiatore a piastre in acciaio inox sfruttando il calore accumulato nel Puffer, tramite uno
D Sonda portata /temperature scambiatore a piastre in acciaio inox, garantendo igiene e
D comfort con possibilità di regolare la temperatura in uscita.
E M E Ingresso primario Con il nuovo sistema di regolazione elettronica, la gestione
F Uscita primario
G G Circolatore Energy Saving della temperatura lato ACS è garantita e mantenuta in
H Valvola per il lavaggio del circuito sanitario maniera ottimale e con tempi di risposta immediati dalla
H C I Centralina elettronica centralina elettronica presente a bordo del modulo
Kit di ricircolo ACS per modulo MACS (opzionale)
L Connessione per ricircolo ACS (opzionale)
M Pompa di ricircolo ACS (opzionale)
I
PER GRAFICI DI PORTATE A.C.S.
®
F VEDERE MODULI MACS ELETTRONICI
ALLA SEZIONE IDRONICA
