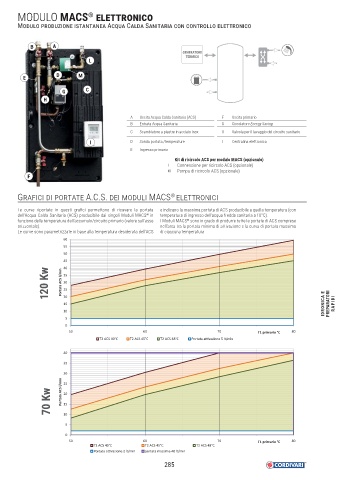

MODULO MACS ELETTRONICO
®
MODULO PRODUZIONE ISTANTANEA ACQUA CALDA SANITARIA CON CONTROLLO ELETTRONICO

B A
GENERATORE
TERMICO
L

D M
E
G C
H

A Uscita Acqua Calda Sanitaria (ACS) F Uscita primario
B Entrata Acqua Sanitaria G Circolatore Energy Saving
C Scambiatore a piastre in acciaio inox H Valvola per il lavaggio del circuito sanitario
I D Sonda portata /temperature I Centralina elettronica
E Ingresso primario
Kit di ricircolo ACS per modulo MACS (opzionale)
L Connessione per ricircolo ACS (opzionale)
M Pompa di ricircolo ACS (opzionale)
F

GRAFICI DI PORTATE A.C.S. DEI MODULI MACS ELETTRONICI
®
Le curve riportate in questi grafi ci permettono di ricavare la portata e indicano la massima portata di ACS producibile a quella temperatura (con
dell’Acqua Calda Sanitaria (ACS) producibile dai singoli Moduli MACS in temperatura di ingresso dell’acqua fredda sanitaria a 10°C).
®
®
funzione della temperatura dell’accumulo/circuito primario (valore sull’asse I Moduli MACS sono in grado di produrre tutte le portate di ACS comprese
orizzontale). nell’area tra la portata minima di attivazione e la curva di portata massima
Le curve sono parametrizzate in base alla temperatura desiderata dell’ACS di ciascuna temperatura
60
55
50
45
40
120 Kw Portata ACS l/min 35

30
25
20
15 IDRONICA E PREPARATORI RAPIDI
10
5
0
50 60 70 T1 primario °C 80
T2 ACS 40°C T2 ACS 45°C T2 ACS 48°C Portata aƫvazione 5 lt/min

40
35

30
25
70 Kw Portata ACS l/min 20

15
10

5
0
50 60 70 T1 primario °C 80
T2 ACS 40°C T2 ACS 45°C T2 ACS 48°C
Portata aƫvazione 2 lt/min portata massima 40 lt/min
