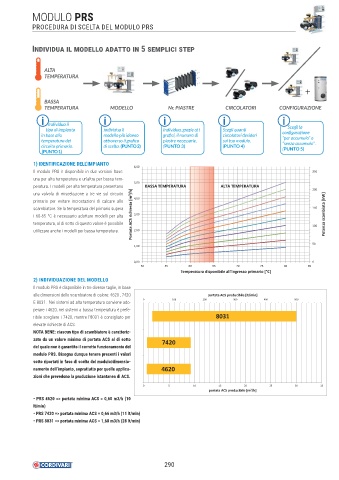

MODULO PRS

PROCEDURA DI SCELTA DEL MODULO PRS

INDIVIDUA IL MODELLO ADATTO IN 5 SEMPLICI STEP

ALTA
TEMPERATURA

+

BASSA
TEMPERATURA MODELLO Nr. PIASTRE CIRCOLATORI CONFIGURAZIONE

Individua il
Scegli la
tipo di impianto Individua il Individua, grazie ai i Scegli quanti confi gurazione
in base alla modello più idoneo grafi ci, il numero di circolatori desideri “per accumulo” o
temperatura del attraverso il grafi co piastre necessarie. sul tuo modulo.
circuito primario. di scelta. (PUNTO 2) (PUNTO 3) (PUNTO 4) “senza accumulo” .
(PUNTO 5)
(PUNTO 1)
1) IDENTIFICAZIONE DELL’IMPIANTO
6,00
Il modulo PRS è disponibile in due versioni base: 250
una per alta temperatura e un’altra per bassa tem-
5,00
peratura. I modelli per alta temperatura presentano BASSA TEMPERATURA ALTA TEMPERATURA 200
una valvola di miscelazione a tre vie sul circuito
primario per evitare incrostazioni di calcare allo 4,00
scambiatore. Se la temperatura del primario supera 150
i 60-65 °C è necessario adottare modelli per alta Portata ACS richiesta [m 3 /h] 3,00 Potenza scambiata [kW]
temperatura, al di sotto di questo valore è possibile 100
utilizzare anche i modelli per bassa temperatura. 2,00

50
1,00

0,00 0
50 55 60 65 70 75 80 85
Temperatura disponibile all'ingresso primario [°C]
2) INDIVIDUAZIONE DEL MODELLO
Il modulo PRS è disponibile in tre diverse taglie, in base
alle dimensioni dello scambiatore di calore: 4620 , 7420 portata ACS producibile [lt/min]
E 8031. Nei sistemi ad alta temperatura conviene ado- 0 1 0 0 2 0 0 3 0 0 4 0 0 5 0 0
perare i 4620, nei sistemi a bassa temperatura è prefe-
ribile scegliere i 7420, mentre l’8031 è consigliato per 8031
elevate richieste di ACS.
NOTA BENE: ciascun tipo di scambiatore è caratteriz-
zato da un valore minimo di portata ACS al di sotto 7420
del quale non è garantito il corretto funzionamento del
modulo PRS. Bisogna dunque tenere presenti i valori
sotto riportati in fase di scelta del modulo/dimensio-
namento dell’impianto, soprattutto per quelle applica- 4620
zioni che prevedono la produzione istantanea di ACS.
0 5 10 15 20 25 30 35
portata ACS producibile [m 3 /h]
• PRS 4620 => portata minima ACS = 0,60 m3/h (10
lt/min)
• PRS 7420 => portata minima ACS = 0,66 m3/h (11 lt/min)
• PRS 8031 => portata minima ACS = 1,68 m3/h (28 lt/min)

290
