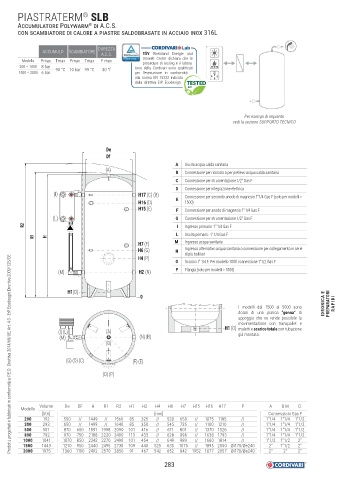

PIASTRATERM SLB
®
ACCUMULATORE POLYWARM DI A.C.S.
®
CON SCAMBIATORE DI CALORE A PIASTRE SALDOBRASATE IN ACCIAIO INOX 316L

DUREZZA
ACCUMULO SCAMBIATORE
A.C.S. TÜV Rheinland Energie und
Modello Pmax Tmax Pmax Tmax F max Umwelt GmbH dichiara che le
procedure di testing e il labora-
200 ÷ 1000 8 bar 90 °C 10 bar 99 °C 30 °f torio della Cordivari sono qualifi cati
1500 ÷ 2000 6 bar per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

Per esempi di impianto
vedi la sezione SUPPORTO TECNICO

De
Df
A Uscita acqua calda sanitaria
(A)
B Connessione per ricircolo o per prelievo acqua calda sanitaria
C Connessione per strumentazione 1/2" Gas F
D Connessione per integrazione elettrica
(I) H17 (C) (B) Connessione per secondo anodo di magnesio 1"1/4 Gas F (solo per modelli >
H16 (D) E 1500)
H15 (E) F Connessione per anodo di magnesio 1" 1/4 Gas F
(L) G Connessione per strumentazione 1/2" Gas F
R2 I Ingresso primario 1” 1/4 Gas F
L Uscita primario 1” 1/4 Gas F
R1 H
H7 (F) M Ingresso acqua sanitaria
H6 (G) N Ingresso alternativo acqua sanitaria o connessione per collegamento in serie
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H4 (P) di più bollitori
O Scarico 1” 1/4 F. Per modello 1000 connessione 1”1/2 Gas F
(M) H2 (N) P Flangia (solo per modelli > 1000)

H1(O)
0

I modelli dal 1500 al 5000 sono IDRONICA E PREPARATORI RAPIDI
dotati di una pratica “gonna” di
appoggio che ne rende possibile la
movimentazione con transpallet e
H1 (O) muletti e scarico totale con tubazione
(I) (L) (A)
(M) (N) (B) già montata.
(O)

(G) (D) (C) (F) (E)

(O) (P)

Volume De DF H R1 R2 H1 H2 H4 H6 H7 H15 H16 H17 P A B M D
Modello
[litri] [mm] Connessioni Gas F
200 192 550 // 1449 // 1560 85 325 // 520 650 // 1075 1185 // 1"1/4 1"1/4 1"1/2
300 293 650 // 1499 // 1640 85 350 // 545 735 // 1100 1210 // 1"1/4 1"1/4 1"1/2
500 501 870 650 1891 1998 2090 101 416 // 611 801 // 1370 1526 // 1"1/4 1"1/4 1"1/2
800 792 970 750 2188 2220 2400 113 433 // 628 898 // 1638 1793 // 1"1/4 1"1/4 1"1/2
1000 1041 1070 850 2242 2270 2490 101 454 // 649 989 // 1660 1814 // 1"1/2 1"1/2 2"
1500 1443 1210 950 2440 2495 2730 109 440 525 635 1075 // 1895 2050 Øi170/Øe240 2" 1"1/2 2"
2000 1975 1360 1100 2492 2570 2850 91 467 542 652 842 1952 1877 2057 Øi170/Øe240 2" 2" 2"

283
