P. 296

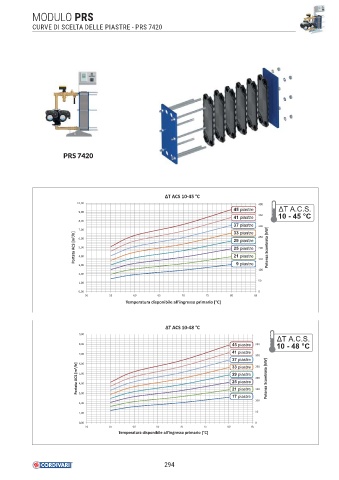

MODULO PRS
CURVE DI SCELTA DELLE PIASTRE - PRS 7420
PRS 7420
ȴT ACS 10-45 °C
10,00 400
45 piastre ǻ7 $ & 6
9,00
41 piastre 350 10 - 45 °C
8,00
37 piastre 300
7,00 33 piastre 250
Portata ACS [m 3 /h] 5,00 29 piastre 200 Potenza Scambiata [kW]
6,00
25 piastre
21 piastre
4,00
3,00 9 piastre 150
100
2,00
50
1,00
0,00 0
50 55 60 65 70 75 80 85
Temperatura disponibile all’ingresso primario [°C]
ȴT ACS 10-48 °C
9,00
ǻ7 $ & 6
8,00 45 piastre 350 10 - 48 °C
41 piastre
7,00
300
37 piastre 250
6,00
Portata ACS [m 3 /h] 5,00 29 piastre 200 Potenza Scambiata [kW]
33 piastre
25 piastre
4,00
21 piastre
3,00
17 piastre 150
100
2,00
50
1,00
0,00 0
50 55 60 65 70 75 80 85
Temperatura disponibile all’ingresso primario [°C]
