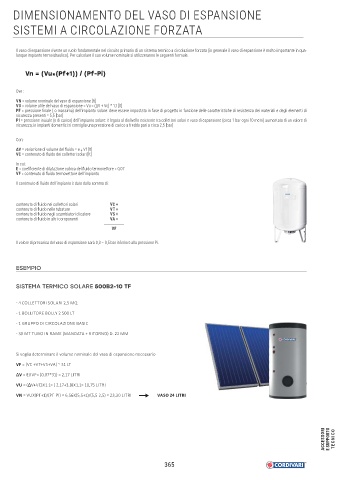

DIMENSIONAMENTO DEL VASO DI ESPANSIONE

SISTEMI A CIRCOLAZIONE FORZATA

Il vaso di espansione riveste un ruolo fondamentale nel circuito primario di un sistema termico a circolazione forzata (in generale il vaso di espansione è molto importante in qua-
lunque impianto termoidraulico). Per calcolare il suo volume nominale si utilizzeranno le seguenti formule.

Vn = (Vu (Pf+1)) / (Pf-Pi)
*

Ove :

VN = volume nominale del vaso di espansione [lt]
VU = volume utile del vaso di espansione = Vu = (∆V + Vc) * 1,1 [lt]
PF = pressione fi nale ( o massima) dell’impianto solare: deve essere impostata in fase di progetto in funzione delle caratteristiche di resistenza dei materiali e degli elementi di
sicurezza presenti = 5,5 [bar]
PI = pressione iniziale (o di carico) dell’impianto solare: è legata al dislivello esistente tra collettori solari e vaso di espansione (circa 1 bar ogni 10 metri) aumentata di un valore di
sicurezza; in impianti domestici si consiglia una pressione di carico a freddo pari a circa 2,5 [bar]

Con:
∆V = variazione di volume del fl uido = e Vf [lt]
*
VC = contenuto di fl uido dei collettori solari [lt]
In cui:
E = coeffi ciente di dilatazione cubica del fl uido termovettore = 0,07
VF = contenuto di fl uido termovettore dell’impianto
Il contenuto di fl uido dell’impianto è dato dalla somma di:

contenuto di fl uido nei collettori solari VC +
contenuto di fl uido nelle tubature VT +
contenuto di fl uido negli scambiatori di calore VS +
contenuto di fl uido in altri componenti VA =

VF

Il valore di precarica del vaso di espansione sarà 0,3 – 0,5 bar inferiore alla pressione Pi.

ESEMPIO

SISTEMA TERMICO SOLARE 500B2-10 TF

4 COLLETTORI SOLARI 2,5 MQ
1 BOLLITORE BOLLY 2 500 LT
1 GRUPPO DI CIRCOLAZIONE BASIC

30 MT TUBO IN RAME MANDATA + RITORNO D. 22 MM

Si voglia determinare il volume nominale del vaso di espansione necessario

VF = VC +VT+VS+VA ~ 31 LT
ΔV = EXVF= 0,07*31 = 2,17 LITRI
VU = ΔV+VC X1.1= 2,17+3,8 X1,1= 10,75 LITRI

VN = VUX PF+1 / PF PI = 6,56X 5,5+1 / 5,5 2,5 = 23,30 LITRI VASO 24 LITRI

ACCESSORI E SUPPORTO TECNICO
