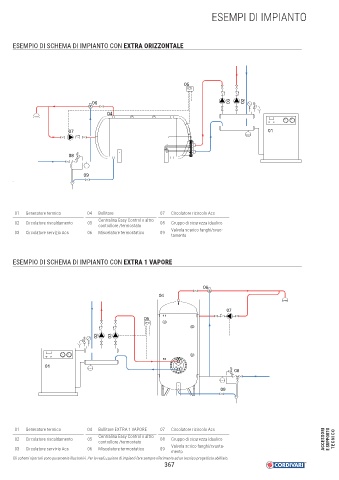

ESEMPI DI IMPIANTO
ESEMPIO DI SCHEMA DI IMPIANTO CON EXTRA ORIZZONTALE
05
06 03 02
04
07 01
08
09
01 Generatore termico 04 Bollitore 07 Circolatore ricircolo Acs
Centralina Easy Control o altro
02 Circolatore riscaldamento 05 08 Gruppo di sicurezza idaulico
controllore /termostato
03 Circolatore servizio Acs 06 Miscelatore termostatico 09 Valvola scarico fanghi/svuo-
tamento
ESEMPIO DI SCHEMA DI IMPIANTO CON EXTRA 1 VAPORE
06
04
07
05
02 03
01
08
09
01 Generatore termico 04 Bollitore EXTRA 1 VAPORE 07 Circolatore ricircolo Acs
Centralina Easy Control o altro
02 Circolatore riscaldamento 05 08 Gruppo di sicurezza idaulico ACCESSORI E SUPPORTO TECNICO
controllore /termostato
03 Circolatore servizio Acs 06 Miscelatore termostatico 09 Valvola scrico fanghi/svuota-
mento
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
