ESEMPI DI IMPIANTO

®

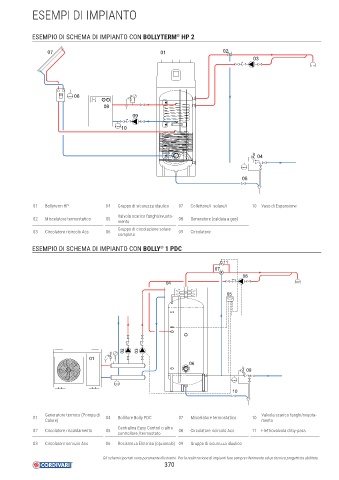

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLYTERM HP 2

07 01 02
03

06

08
09

10

04

05

01 Bollyterm HP 04 Gruppo di sicurezza idaulico 07 Collettore/i solare/i 10 Vaso di Espansione

Valvola scarico fanghi/svuota-
02 Miscelatore termostatico 05 08 Generatore (caldaia a gas)
mento
Gruppo di circolazione solare
03 Circolatore ricircolo Acs 06 09 Circolatore
completo
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 1 PDC
®
E 11
07
08
04
05

02 03
01
06
09

10

Generatore termico (Pompa di Valvola scarico fanghi/svuota-
01 04 Bollitore Bolly PDC 07 Miscelatore termostatico 10
Calore) mento
Centralina Easy Control o altro
02 Circolatore riscaldamento 05 08 Circolatore ricircolo Acs 11 Elettrovalvola di by-pass
controllore /termostato
03 Circolatore servizio Acs 06 Resistenza Elettrica (opzionale) 09 Gruppo di sicurezza idaulico

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
