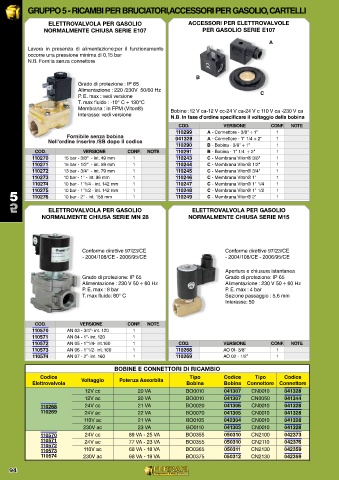

Page 100 - FERRARI - CATALOGO GENERALE

GRUPPO 5 - RICAMBI PER BRUCIATORI,ACCESSORI PER GASOLIO, CARTELLI

ELETTROVALVOLA PER GASOLIO ACCESSORI PER ELETTROVALVOLE
NORMALMENTE CHIUSA SERIE E107 PER GASOLIO SERIE E107

A
Lavora in presenza di alimentazione;per il funzionamento
occorre una pressione minima di 0,15 bar
N.B. Fornita senza connettore

B
Grado di protezione : IP 65
Alimentazione : 220 /230V 50/60 Hz C
P. E. max : vedi versione
T. max fluido : -10° C + 130°C
Membrana : in FPM (Viton®) Bobine :12 V ca-12 V cc-24 V ca-24 V c 110 V ca -230 V ca
Interasse: vedi versione N.B. In fase d'ordine specificare il voltaggio della bobina

COD. VERSIONE CONF. NOTE
110299 A - Connettore - 3/8" ÷ 1” 1
Fornibile senza bobina 041328 A - Connettore - 1" 1/4 ÷ 2" 1
Nell'ordine inserire /SB dopo il codice
110290 B - Bobina - 3/8" ÷ 1" 1
COD. VERSIONE CONF. NOTE 110291 B - Bobina - 1" 1/4 ÷ 2" 1
110270 15 bar - 3/8" - int. 49 mm 1 110243 C - Membrana Viton® 3/8" 1
110271 15 bar - 1/2" - int. 59 mm 1 110244 C - Membrana Viton® 1/2" 1
110272 13 bar - 3/4" - int. 79 mm 1 110245 C - Membrana Viton® 3/4" 1
110273 10 bar - 1" - int. 96 mm 1 110246 C - Membrana Viton® 1" 1
110274 10 bar - 1"1/4 - int. 142 mm 1 110247 C - Membrana Viton® 1" 1/4 1
5 110275 10 bar - 1"1/2 - int. 142 mm 1 110248 C - Membrana Viton® 1" 1/2 1
1
110276
10 bar - 2" - int. 158 mm
1
C - Membrana Viton® 2"
110249
ELETTROVALVOLA PER GASOLIO ELETTROVALVOLA PER GASOLIO
NORMALMENTE CHIUSA SERIE MN 28 NORMALMENTE CHIUSA SERIE M15
5

Conforme direttive 97/23/CE Conforme direttive 97/23/CE
- 2004/108/CE - 2006/95/CE - 2004/108/CE - 2006/95/CE

Apertura e chiusura istantanea
Grado di protezione: IP 65 Grado di protezione: IP 65
Alimentazione : 230 V 50 ÷ 60 Hz Alimentazione : 230 V 50 ÷ 60 Hz
P. E. max : 8 bar P. E. max : 4 bar
T. max fluido: 80° C Sezione passaggio : 5,6 mm
Interasse: 50

COD. VERSIONE CONF. NOTE
110570 AN 03 - 3/4”- int. 120 1
110571 AN 04 - 1”- int. 120 1
110572 AN 05 - 1”1/4- int.160 1 COD. VERSIONE CONF. NOTE
110573 AN 06 - 1”1/2- int. 160 1 110268 AO 01- 3/8” 1
110574 AN 07 - 2”- int. 160 1 110269 AO 02 - 1/2” 1

BOBINE E CONNETTORI DI RICAMBIO
Codice Voltaggio Potenza Assorbita Tipo Codice Tipo Codice
Elettrovalvola Bobina Bobina Connettore Connettore
12V cc 20 VA BO0010 041307 CN0010 041328
12V ac 20 VA BO0010 041307 CN0050 041344
110268 24V cc 21 VA BO0020 041306 CN0010 041328
110269 24V ac 22 VA BO0070 041305 CN0010 041328
110V ac 21 VA BO0105 042304 CN0010 041328
230V ac 23 VA BO0110 041303 CN0010 041328
110570 24V cc 89 VA - 25 VA BO0355 050310 CN2100 042373
110571 24V ac 77 VA - 23 VA BO0355 050310 CN2110 042376
110572
110573 110V ac 68 VA - 18 VA BO0365 050311 CN2130 042359
110574 230V ac 68 VA - 18 VA BO0375 050312 CN2130 042359
