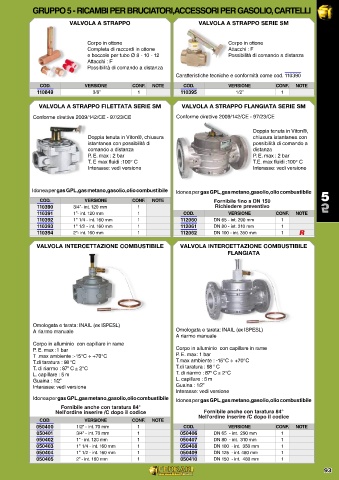

Page 99 - FERRARI - CATALOGO GENERALE

GRUPPO 5 - RICAMBI PER BRUCIATORI,ACCESSORI PER GASOLIO, CARTELLI

VALVOLA A STRAPPO VALVOLA A STRAPPO SERIE SM

Corpo in ottone Corpo in ottone
Completa di raccordi in ottone Attacchi : F
e boccole per tubo Ø 8 - 10 - 12 Possibilità di comando a distanza
Attacchi : F
Possibilità di comando a distanza
Caratteristiche tecniche e conformità come cod. 110390
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
110849 3/8” 1 110395 1/2” 1
VALVOLA A STRAPPO FILETTATA SERIE SM VALVOLA A STRAPPO FLANGIATA SERIE SM

Conforme direttive 2009/142/CE - 97/23/CE Conforme direttive 2009/142/CE - 97/23/CE

Doppia tenuta in Viton®,
Doppia tenuta in Viton®, chiusura chiusura istantanea con
istantanea con possibilità di possibilità di comando a
comando a distanza distanza
P. E. max : 2 bar P. E. max : 2 bar
T. E max fluidi :100° C T.E. max fluidi :100° C
Interasse: vedi versione Interasse: vedi versione

Idonea per gas GPL,gas metano,gasolio,olio combustibile Idonea per gas GPL,gas metano,gasolio,olio combustibile 5
COD. VERSIONE CONF. NOTE Fornibile fino a DN 150
110390 3/4”- int. 120 mm 1 Richiedere preventivo
110391 1”- int. 120 mm 1 COD. VERSIONE CONF. NOTE 5
110392 1" 1/4 - int. 160 mm 1 112060 DN 65 - int. 290 mm 1
110393 1" 1/2 - int. 160 mm 1 112061 DN 80 - int. 310 mm 1
110394 2”- int. 160 mm 1 112062 DN 100 - int. 350 mm 1 R

VALVOLA INTERCETTAZIONE COMBUSTIBILE VALVOLA INTERCETTAZIONE COMBUSTIBILE
FLANGIATA

Omologata e tarata: INAIL (ex ISPESL)
A riarmo manuale Omologata e tarata: INAIL (ex ISPESL)
A riarmo manuale
Corpo in alluminio con capillare in rame
P. E. max :1 bar Corpo in alluminio con capillare in rame
T .max ambiente :-15°C ÷ +70°C P. E. max: 1 bar
T.di taratura : 98 °C T.max ambiente : -15°C ÷ +70°C
T. di riarmo : 87° C ± 2°C T.di taratura : 98 ° C
L. capillare : 5 m T. di riarmo : 87° C ± 2°C
Guaina : 1/2” L. capillare : 5 m
Interasse: vedi versione Guaina : 1/2”
Interasse: vedi versione
Idonea per gas GPL,gas metano,gasolio,olio combustibile Idonea per gas GPL,gas metano,gasolio,olio combustibile
Fornibile anche con taratura 84°
Nell'ordine inserire /C dopo il codice Fornibile anche con taratura 84°
Nell'ordine inserire /C dopo il codice
COD. VERSIONE CONF. NOTE
050400 1/2” - int. 70 mm 1 COD. VERSIONE CONF. NOTE
050401 3/4” - int. 70 mm 1 050406 DN 65 - int. 290 mm 1
050402 1” - int. 120 mm 1 050407 DN 80 - int. 310 mm 1
050403 1" 1/4 - int. 160 mm 1 050408 DN 100 - int. 350 mm 1
050404 1" 1/2 - int. 160 mm 1 050409 DN 125 - int. 480 mm 1
050405 2” - int. 160 mm 1 050410 DN 150 - int. 480 mm 1
