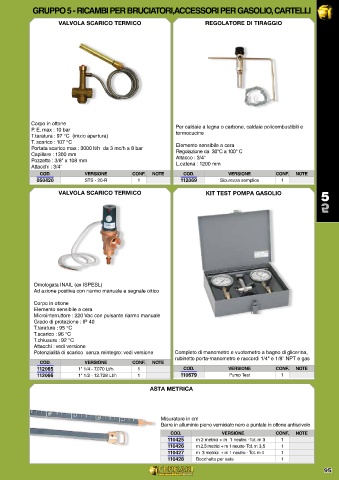

Page 101 - FERRARI - CATALOGO GENERALE

GRUPPO 5 - RICAMBI PER BRUCIATORI,ACCESSORI PER GASOLIO, CARTELLI

VALVOLA SCARICO TERMICO REGOLATORE DI TIRAGGIO

Corpo in ottone
P. E. max : 10 bar Per caldaie a legna o carbone, caldaie policombustibili e
T.taratura : 97 °C (inizio apertura) termocucine
T. scarico : 107 °C Elemento sensibile a cera
Portata scarico max : 3000 lt/h da 3 mc/h a 8 bar Regolazione da 30°C a 100° C
Capillare : 1300 mm
Pozzetto : 3/8" x 108 mm Attacco : 3/4"
Attacchi : 3/4" L.catena : 1200 mm
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
050420 STS - 20-R 1 112069 Sicurezza semplice 1
5
KIT TEST POMPA GASOLIO
VALVOLA SCARICO TERMICO KIT TEST POMPA GASOLIO

5

Omologata INAIL (ex ISPESL)
Ad azione positiva con riarmo manuale e segnale ottico

Corpo in ottone
Elemento sensibile a cera
Microinterruttore : 220 Vac con pulsante riarmo manuale
Grado di protezione : IP 40
T.taratura : 95 °C
T.scarico : 96 °C Completo di manometro e vuotometro a bagno di glicerina,
T.chiusura : 92 °C rubinetto porta- manometro e raccordi 1/4” e 1/8” NPT e gas
Attacchi : vedi versione
Potenzialità di scarico senza reintegro: vedi versione Completo di manometro e vuotometro a bagno di glicerina,
rubinetto porta-manometro e raccordi 1/4" e 1/8" NPT e gas
COD. VERSIONE CONF. NOTE
112065 1" 1/4 - 7.070 Lt/h 1 COD. VERSIONE CONF. NOTE
112066 1" 1/2 - 12.728 Lt/h 1 110679 Pump Test 1
ASTA METRICA

Misurazione in cm
Barre in alluminio pieno verniciato nero e puntale in ottone
Misuratore in cm
antiscivolo
Barre in alluminio pieno verniciato nero e puntale in ottone antiscivolo
COD. VERSIONE CONF. NOTE
110425 m 2 metrici + m 1 neutro -Tot. m 3 1
110426 m 2,5 metrici + m 1 neutro- Tot. m 3,5 1
110427 m 3 metrici + m 1 neutro - Tot. m 4 1
110428 Bocchetta per asta 1

s s 95
r r
l l
