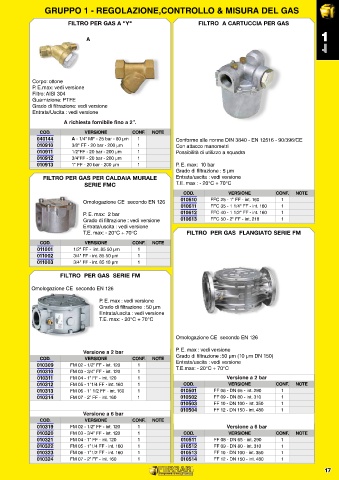

Page 23 - FERRARI - CATALOGO GENERALE

GRUPPO 1 - REGOLAZIONE,CONTROLLO & MISURA DEL GAS

FILTRO PER GAS A "Y" FILTRO A CARTUCCIA PER GAS
1
A 1

Corpo: ottone
P. E.max: vedi versione
Filtro: AISI 304
Guarnizione: PTFE
Grado di filtrazione: vedi versione
Entrata/Uscita : vedi versione
A richiesta fornibile fino a 2”.
COD. VERSIONE CONF. NOTE
040144 A - 1/4" MF - 25 bar - 80 μm 1 Conforme alle norme DIN 3840 - EN 12516 - 90/396/CE
010910 3/8" FF - 20 bar - 200 μm 1 Con attacco manometri
010911 1/2"FF - 20 bar - 200 μm 1 Possibilità di utilizzo a squadra
010912 3/4"FF - 20 bar - 200 μm 1
010913 1" FF - 20 bar - 200 μm 1 P. E. max: 10 bar
Grado di filtrazione : 5 µm
FILTRO PER GAS PER CALDAIA MURALE Entrata/uscita : vedi versione
SERIE FMC T.E. max : - 20°C + 70°C
COD. VERSIONE CONF. NOTE
010610 FFC 25 - 1" FF - int. 160 1
Omologazione CE secondo EN 126
010611 FFC 35 - 1 1/4" FF - int. 160 1
P. E. max: 2 bar 010612 FFC 40 - 1 1/2" FF - int. 160 1
Grado di filtrazione : vedi versione 010613 FFC 50 - 2" FF - int. 218 1
Entrata/uscita : vedi versione
T.E. max: - 20°C + 70°C FILTRO PER GAS FLANGIATO SERIE FM

COD. VERSIONE CONF. NOTE
011001 1/2" FF - int. 85 50 µm 1
011002 3/4" FF - int. 85 50 µm 1
011003 3/4" FF - int. 85 10 µm 1

FILTRO PER GAS SERIE FM

Omologazione CE secondo EN 126
P. E. max : vedi versione
Grado di filtrazione : 50 µm
Entrata/uscita : vedi versione
T.E. max: - 20°C + 70°C

Omologazione CE secondo EN 126

Versione a 2 bar P. E. max : vedi versione
COD. VERSIONE CONF. NOTE Grado di filtrazione :50 µm (10 µm DN 150)
010309 FM 02 - 1/2” FF - int. 120 1 Entrata/uscita : vedi versione
T.E.max: - 20°C + 70°C
010310 FM 03 - 3/4” FF - int. 120 1
010311 FM 04 - 1” FF - int. 120 1 Versione a 2 bar
010312 FM 05 - 1"1/4 FF - int. 160 1 COD. VERSIONE CONF. NOTE
010313 FM 06 - 1" 1/2 FF - int. 160 1 010501 FF 08 - DN 65 - int. 290 1
010314 FM 07 - 2” FF - int. 160 1 010502 FF 09 - DN 80 - int. 310 1
010503 FF 10 - DN 100 - int. 350 1
010504 FF 12 - DN 150 - int. 480 1
Versione a 6 bar
COD. VERSIONE CONF. NOTE
010319 FM 02 - 1/2” FF - int. 120 1 Versione a 6 bar
010320 FM 03 - 3/4” FF - int. 120 1 COD. VERSIONE CONF. NOTE
010321 FM 04 - 1” FF - int. 120 1 010511 FF 08 - DN 65 - int. 290 1
010322 FM 05 - 1”1/4 FF - int. 160 1 010512 FF 09 - DN 80 - int. 310 1
010323 FM 06 - 1”1/2 FF - int. 160 1 010513 FF 10 - DN 100 - int. 350 1
010324 FM 07 - 2” FF - int. 160 1 010514 FF 12 - DN 150 - int. 480 1

s s 17
r r
l l
