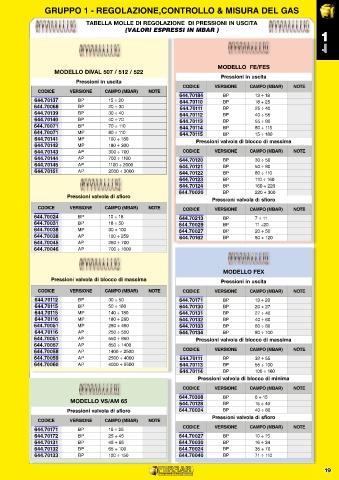

Page 25 - FERRARI - CATALOGO GENERALE

GRUPPO 1 - REGOLAZIONE,CONTROLLO & MISURA DEL GAS

TABELLA MOLLE DI REGOLAZIONE DI PRESSIONI IN USCITA
(VALORI ESPRESSI IN MBAR )
1

1
MODELLO FE/FES
MODELLO DIVAL 507 / 512 / 522
Pressioni in uscita
Pressioni in uscita
CODICE VERSIONE CAMPO (MBAR) NOTE
CODICE VERSIONE CAMPO (MBAR) NOTE
644.70184 BP 13 ÷ 18
644.70137 BP 15 ÷ 20 644.70110 BP 18 ÷ 25
644.70068 BP 20 ÷ 30 644.70111 BP 25 ÷ 40
644.70139 BP 30 ÷ 40 644.70112 BP 40 ÷ 55
644.70140 BP 40 ÷ 70 644.70113 BP 55 ÷ 80
644.70071 BP 70 ÷ 110 644.70114 BP 80 ÷ 115
644.70071 MP 80 ÷ 110 644.70115 BP 15 ÷ 180
644.70141 MP 100 ÷ 180 Pressioni valvola di blocco di massima
644.70142 MP 180 ÷ 300
644.70143 AP 300 ÷ 700 CODICE VERSIONE CAMPO (MBAR) NOTE
644.70144 AP 700 ÷ 1100 644.70120 BP 30 ÷ 50
644.70145 AP 1100 ÷ 2000 644.70121 BP 50 ÷ 80
644.70151 AP 2000 ÷ 3000 644.70122 BP 80 ÷ 110
644.70123 BP 110 ÷ 160
644.70124 BP 160 ÷ 220
644.70020 BP 220 ÷ 300
Pressioni valvola di sfioro
Pressioni valvola di sfioro
CODICE VERSIONE CAMPO (MBAR) NOTE CODICE VERSIONE CAMPO (MBAR) NOTE
644.70024 BP 10 ÷ 18 644.70213 BP 7 ÷ 11
644.70031 BP 18 ÷ 50 644.70029 BP 11 ÷20
644.70038 MP 30 ÷ 100 644.70027 BP 20 ÷ 50
644.70038 AP 100 ÷ 259 644.70162 BP 50 ÷ 120
644.70045 AP 260 ÷ 700
644.70046 AP 700 ÷ 1000

MODELLO FEX
Pressioni valvola di blocco di massima Pressioni in uscita
CODICE VERSIONE CAMPO (MBAR) NOTE CODICE VERSIONE CAMPO (MBAR) NOTE
644.70112 BP 30 ÷ 50 644.70171 BP 13 ÷ 20
644.70115 BP 50 ÷ 180 644.70130 BP 20 ÷ 27
644.70115 MP 140 ÷ 180 644.70131 BP 27 ÷ 40
644.70116 MP 180 ÷ 280 644.70132 BP 40 ÷ 60
644.70051 MP 280 ÷ 450 644.70133 BP 60 ÷ 80
644.70116 AP 250 ÷ 550 644.70134 BP 80 ÷ 100
644.70051 AP 550 ÷ 850 Pressioni valvola di blocco di massima
644.70057 AP 850 ÷ 1400
644.70058 AP 1400 ÷ 2500 CODICE VERSIONE CAMPO (MBAR) NOTE
644.70059 AP 2500 ÷ 4000 644.70111 BP 32 ÷ 55
644.70060 AP 4000 ÷ 5500 644.70113 BP 55 ÷ 100
644.70114 BP 100 ÷ 160
Pressioni valvola di blocco di minima
CODICE VERSIONE CAMPO (MBAR) NOTE
644.70308 BP 6 ÷ 15
MODELLO VS/AM 65 644.70128 BP 15 ÷ 40
Pressioni valvola di sfioro 644.70024 BP 40 ÷ 80
Pressioni valvola di sfioro
CODICE VERSIONE CAMPO (MBAR) NOTE
644.70171 BP 15 ÷ 25 CODICE VERSIONE CAMPO (MBAR) NOTE
644.70172 BP 25 ÷ 45 644.70027 BP 10 ÷ 15
644.70131 BP 45 ÷ 65 644.70030 BP 16 ÷ 34
644.70132 BP 65 ÷ 100 644.70024 BP 35 ÷ 70
644.70133 BP 100 ÷ 150 644.70040 BP 71 ÷ 110
