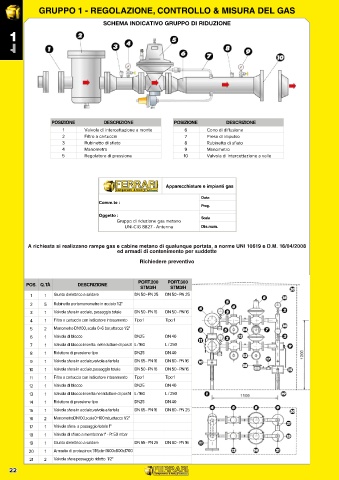

Page 28 - FERRARI - CATALOGO GENERALE

GRUPPO 1 - REGOLAZIONE, CONTROLLO & MISURA DEL GAS

SCHEMA INDICATIVO GRUPPO DI RIDUZIONE
1

1

POSIZIONE DESCRIZIONE POSIZIONE DESCRIZIONE
1 Valvola di intercettazione a monte 6 Cono di diffusione
2 Filtro a cartuccia 7 Presa di impulso
3 Rubinetto di sfiato 8 Rubinetto di sfiato
4 Manometro 9 Manometro
5 Regolatore di pressione 10 Valvola di intercettazione a valle

s
r Apparecchiature e impianti gas
l
Data
Comm.te :
Prog.
Oggetto : Scala
Gruppo di riduzione gas metano
UNI-CIG 8827 - Antenna Dis.num.

A richiesta si realizzano rampe gas e cabine metano di qualunque portata, a norme UNI 10619 e D.M. 16/04/2008
ed armadi di contenimento per suddette

Richiedere preventivo

PORT.200 PORT.300
POS. Q.TÀ DESCRIZIONE
STM3/H STM3/H
1 1 Giunto dielettrico a saldare DN 50 - PN 25 DN 50 - PN 25
2 5 Rubinetto portamanometro in acciaio 1/2"
3 1 Valvola sfera in acciaio, passaggio totale DN 50 - PN 16 DN 50 - PN 16
4 1 Filtro a cartuccia con indicatore intasamento Tipo 1 Tipo 1
5 2 Manometro DN100, scala 0÷6 bar,attacco 1/2"
6 1 Valvola di blocco DN25 DN 40
7 1 Valvola di blocco inserita nel riduttore di pos.8 L / 160 L / 250
8 1 Riduttore di pressione tipo DN25 DN 40
9 1 Valvola sfera in acciaio,valvola a farfalla DN 65 - PN 16 DN 80 - PN 16
10 1 Valvola sfera in acciaio,passaggio totale DN 50 - PN 16 DN 50 - PN 16
11 1 Filtro a cartuccia con indicatore intasamento Tipo 1 Tipo 1
12 1 Valvola di blocco DN25 DN 40
13 1 Valvola di blocco inserita nel riduttore di pos14 L / 160 L / 250
14 1 Riduttore di pressione tipo DN25 DN 40
15 1 Valvola sfera in acciaio,valvola a farfalla DN 65 - PN 16 DN 80 - PN 25
16 2 ManometroDN100,scala0÷100mb,attacco 1/2"
17 1 Valvola sfera a passaggio totale 1"
18 1 Valvola di sfioro a membrana 1" - Pt 50 mbar
19 1 Giunto dielettrico a saldare DN 65 - PN 25 DN 80 - PN 16
20 1 Armadio di protez.inox 1/16;dim1600x800x1700
21 2 Valvola sfera passaggio ridotto 1/2"
