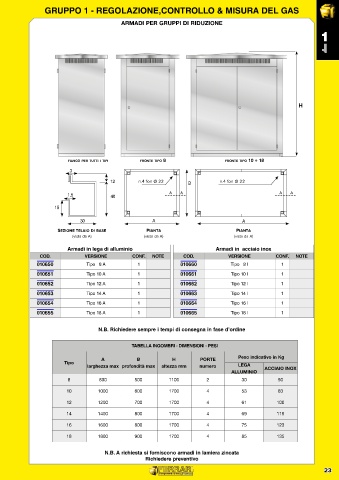

Page 29 - FERRARI - CATALOGO GENERALE

GRUPPO 1 - REGOLAZIONE,CONTROLLO & MISURA DEL GAS

ARMADI PER GRUPPI DI RIDUZIONE
1

1

H

fianco per tutti i tipi fronte tipo 8 fronte tipo 10 ÷ 18
3
 n.4 fori Ø 22 n.4 fori Ø 22
12
 B
A A A A
1,5 40
15

30 A A
Sezione telaio di base Pianta Pianta
(vista da A) (vista da A) (vista da A)

Armadi in lega di alluminio Armadi in acciaio inox
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
010650 Tipo 8 A 1 010660 Tipo 8 I 1
010651 Tipo 10 A 1 010661 Tipo 10 I 1

010652 Tipo 12 A 1 010662 Tipo 12 I 1
010653 Tipo 14 A 1 010663 Tipo 14 I 1
010654 Tipo 16 A 1 010664 Tipo 16 I 1
010655 Tipo 18 A 1 010665 Tipo 18 I 1

N.B. Richiedere sempre i tempi di consegna in fase d’ordine

TABELLA INGOMBRI - DIMENSIONI - PESI

A B H PORTE Peso indicativo in Kg
Tipo
larghezza max profondità max altezza mm numero LEGA ACCIAIO INOX
ALLUMINIO
8 800 500 1100 2 30 50
10 1000 600 1700 4 53 83

12 1200 700 1700 4 61 100
14 1400 800 1700 4 69 115
16 1600 800 1700 4 75 123

18 1800 900 1700 4 85 135

N.B. A richiesta si forniscono armadi in lamiera zincata
Richiedere preventivo
