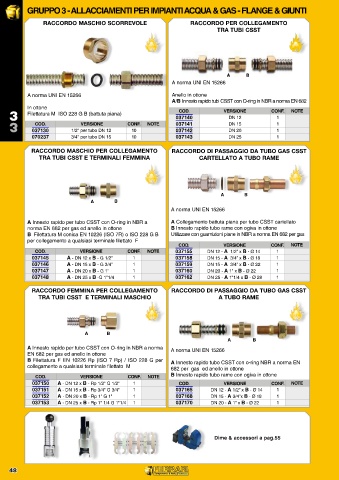

Page 54 - FERRARI - CATALOGO GENERALE

GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI

RACCORDO MASCHIO SCORREVOLE RACCORDO PER COLLEGAMENTO
TRA TUBI CSST

A B
A norma UNI EN 15266

A norma UNI EN 15266 Anello in ottone
A/B Innesto rapido tubi CSST con O-ring in NBR a norma EN 682
In ottone
3 Filettatura M ISO 228 G B (battuta piana) 037140 VERSIONE CONF. NOTE
COD.
1
DN 12
COD. VERSIONE CONF. NOTE 037141 DN 15 1
037130 1/2" per tubo DN 12 10 037142 DN 20 1
070237 3/4" per tubo DN 15 10 037143 DN 25 1
3
RACCORDO MASCHIO PER COLLEGAMENTO RACCORDO DI PASSAGGIO DA TUBO GAS CSST
TRA TUBI CSST E TERMINALI FEMMINA CARTELLATO A TUBO RAME

A B
A B
A norma UNI EN 15266

A Innesto rapido per tubo CSST con O-ring in NBR a A Collegamento battuta piana per tubo CSST cartellato
norma EN 682 per gas ed anello in ottone B Innesto rapido tubo rame con ogiva in ottone
B Filettatura M conica EN 10226 (ISO 7R) o ISO 228 G B Utilizzare con guarnizioni piane in NBR a norma EN 682 per gas
per collegamento a qualsiasi terminale filettato F
COD. VERSIONE CONF. NOTE
COD. VERSIONE CONF. NOTE 037155 DN 12 - A 1/2” x B - Ø 14 1
037145 A - DN 12 x B - G 1/2” 1 037158 DN 15 - A 3/4” x B - Ø 18 1
037146 A - DN 15 x B - G 3/4” 1 037159 DN 15 - A 3/4” x B - Ø 22 1
037147 A - DN 20 x B - G 1” 1 037160 DN 20 - A 1" x B - Ø 22 1
037148 A - DN 25 x B -G 1”1/4 1 037162 DN 25 - A 1”1/4 x B - Ø 28 1

RACCORDO FEMMINA PER COLLEGAMENTO RACCORDO DI PASSAGGIO DA TUBO GAS CSST
TRA TUBI CSST E TERMINALI MASCHIO A TUBO RAME

A B
A B
A Innesto rapido per tubo CSST con O-ring in NBR a norma A norma UNI EN 15266
EN 682 per gas ed anello in ottone
B Filettatura F EN 10226 Rp (ISO 7 Rp) / ISO 228 G per A Innesto rapido tubo CSST con o-ring NBR a norma EN
collegamento a qualsiasi terminale filettato M
682 per gas ed anello in ottone
COD. VERSIONE CONF. NOTE B Innesto rapido tubo rame con ogiva in ottone
037150 A - DN 12 x B - Rp 1/2" G 1/2" 1 COD. VERSIONE CONF. NOTE
037151 A - DN 15 x B - Rp 3/4" G 3/4" 1 037165 DN 12 - A 1/2” x B - Ø 14 1
037152 A - DN 20 x B - Rp 1" G 1" 1 037168 DN 15 - A 3/4”x B - Ø 18 1
037153 A - DN 25 x B - Rp 1" 1/4 G 1"1/4 1 037170 DN 20 - A 1” x B - Ø 22 1

Dime & accessori a pag.55
